ОРЭМ
WEIDU

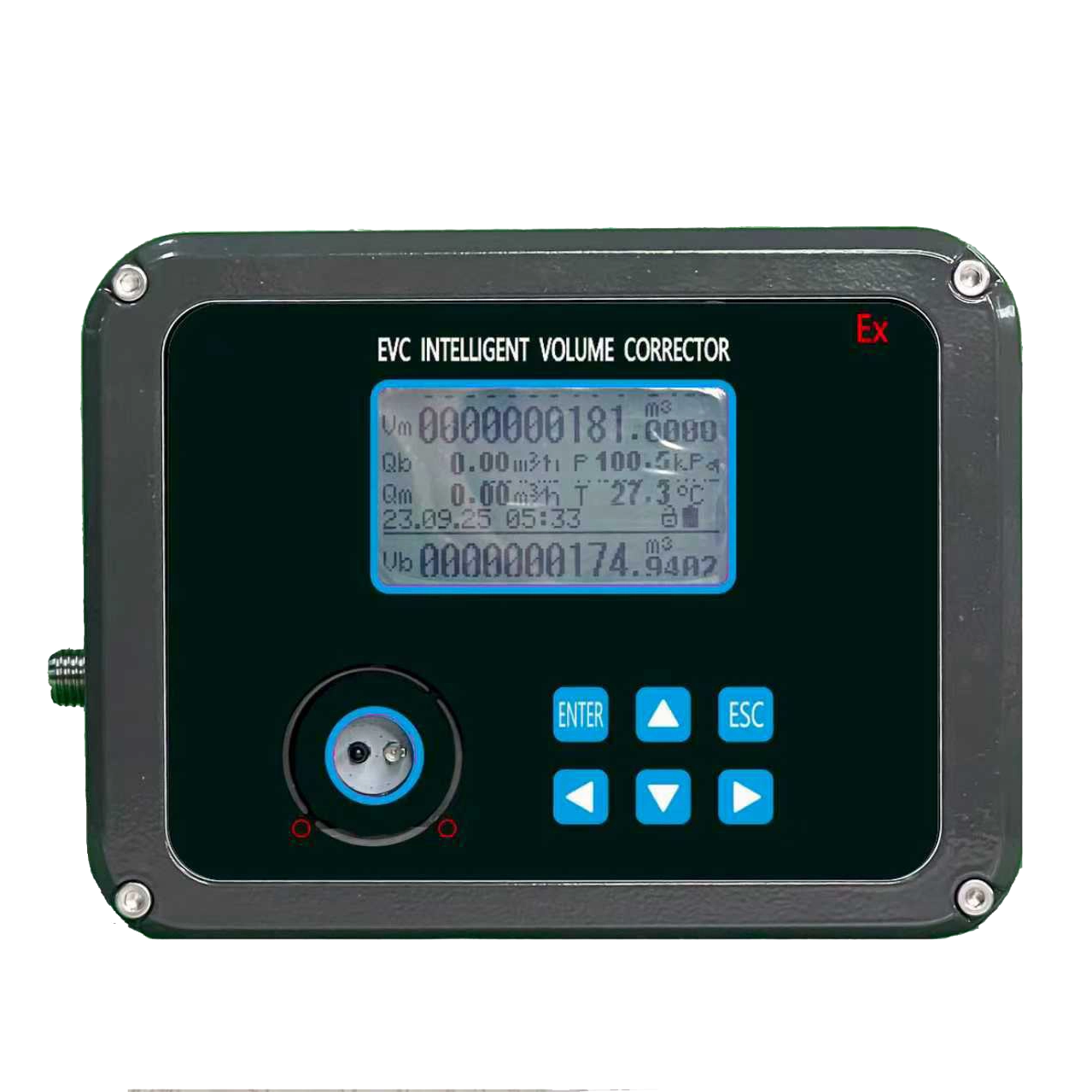

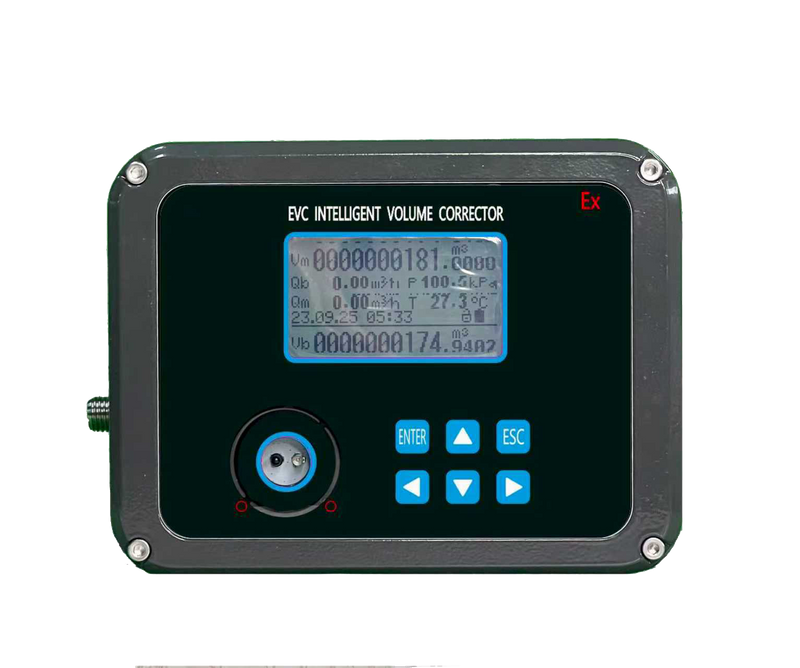

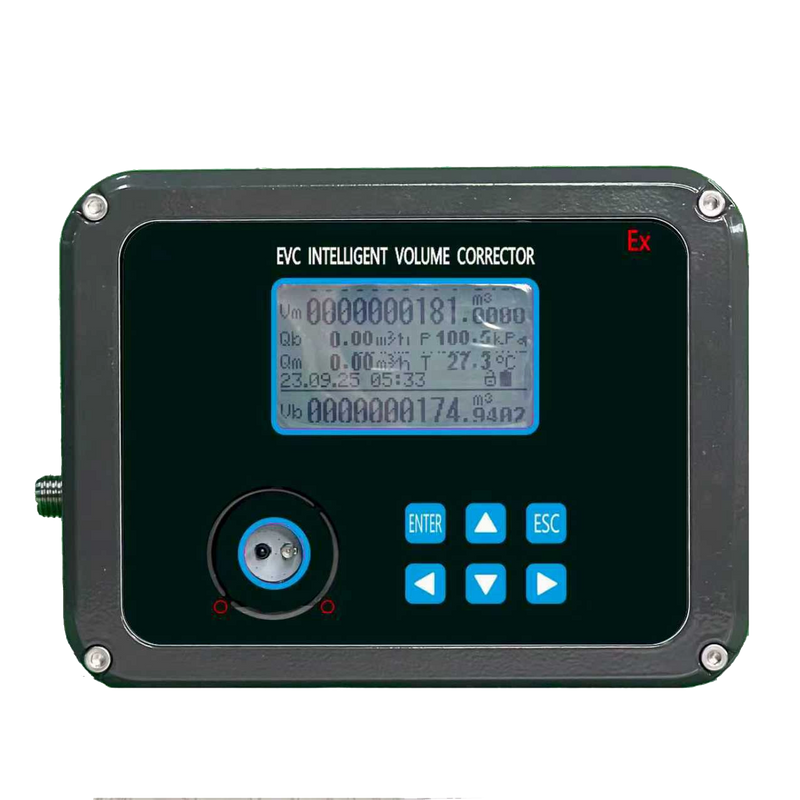

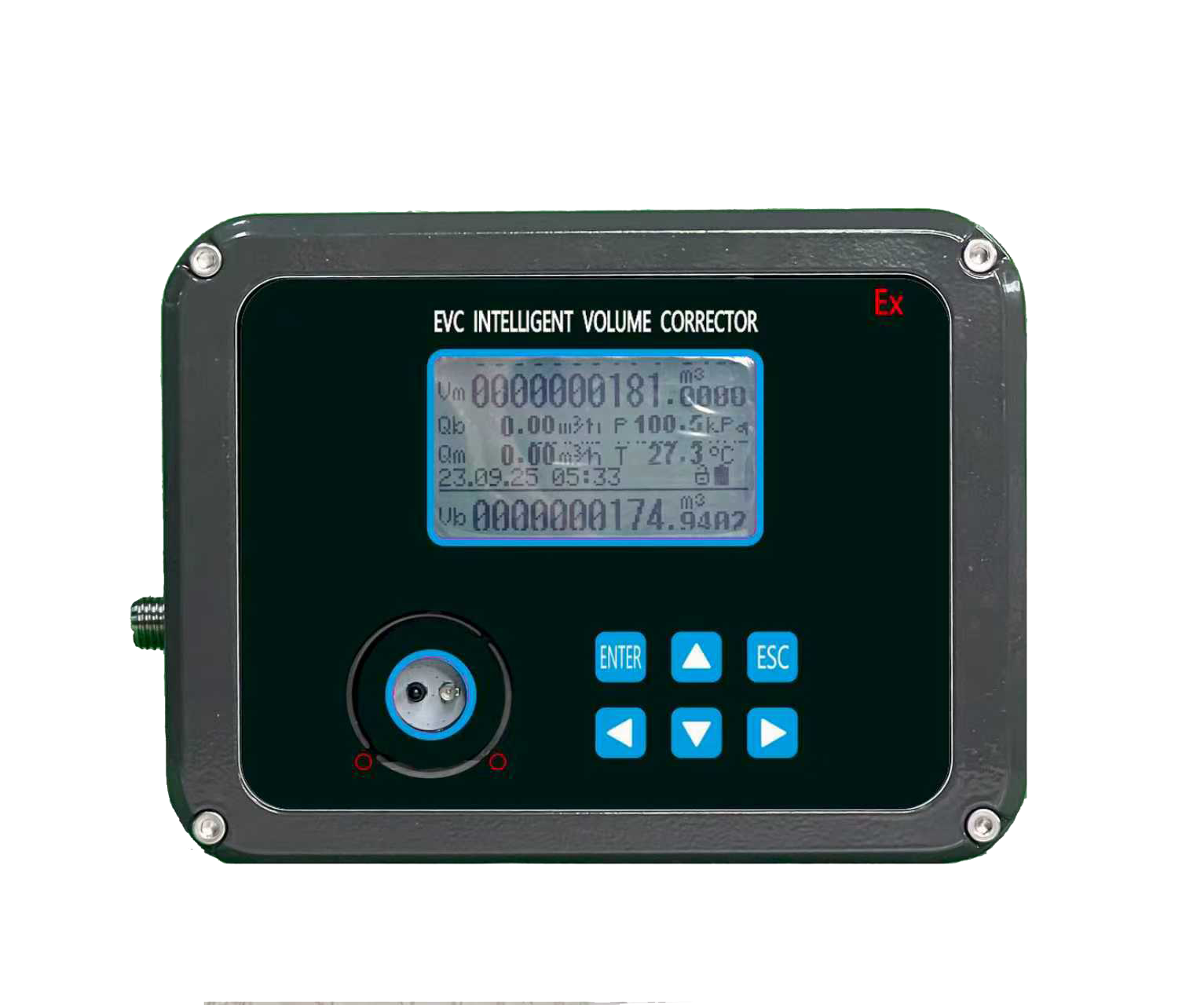

WEM Volume Corrector — интеллектуальный вторичный прибор для расходомеров газа с импульсным выходом (турбинных, ротационных, вихревых и т. д.) Благодаря высокоточным цифровым датчикам он отображает давление и температуру на месте и преобразует рабочий объем . в стандартный объем . Благодаря множеству выходов сигналов для системной интеграции он предлагает передовые бытовые технологии, идеально подходящие для городских газовых, нефтяных, химических и металлургических применений.
Использует передовые микрокомпьютерные технологии и высокопроизводительные встроенные чипы, обеспечивая мощную функциональность и превосходную производительность.
В схемотехнике используется технология поверхностного монтажа (SMT), обеспечивающая компактную структуру, надежную защиту от помех и высокую надежность.
Встроенные датчики давления, температуры и расхода для более компактной конструкции.
Оснащен функциями самодиагностики и сигнализации для обеспечения высокой надежности. ЖК-дисплей обеспечивает четкое, интуитивное считывание и удобное управление.
Включает встроенную базу данных, работающую в режиме реального времени, для предотвращения потери данных во время замены батареи или внезапного сбоя питания. Внутренние параметры постоянно сохраняются даже во время отключения электроэнергии, сохраняя пользовательские настройки, параметры производителя и определенные исторические записи.
Высококонтрастный ЖК-дисплей отображает дату, стандартизированный общий расход, стандартизированный мгновенный расход, температуру среды и значения давления.
Измеряет температуру, давление и расход Отображает суммарный объемный расход газа при стандартных условиях (PN газа с автоматической компенсацией отслеживания расхода и коррекцией коэффициента сжимаемости. = 101,325 кПа, Tn = 293,15 К) (только интеллектуальная модель). Поддерживает NX19, SGERG-88 и AGA8-92 . расчеты сжимаемости
Позволяет устанавливать коэффициенты многосегментного счетчика и выполнять автоматическую коррекцию.
Самодиагностика неисправностей датчиков давления и температуры (только для интеллектуальных моделей), отображаемая непосредственно на ЖК-дисплее. В случае неисправности датчика , на которую указывает «мигание», сумматор расхода автоматически переключается на предварительно заданные значения давления или температуры для коррекции, обеспечивая взаимную выгоду.
Разработан с защитой от магнитных помех и защитой от несанкционированного доступа для повышения безопасности и предотвращения краж.
Таблица 1
Нет. | Описание | Технические характеристики |
1 | Условия использования | Температура окружающей среды: -20 °C ~ +60 °C; Средняя температура: -30 °C ~ +80 °C; Относительная влажность: 5% ~ 95%; Атмосферное давление: 86 кПа ~ 106 кПа. |
2 | Стандартные условия | P=101,325 кПа, T=293,15 К (20 °С) |
3 | Класс точности | 0.5 |
4 | Класс взрывозащиты | Ex ib IIB T4 ГБ |
5 | Рейтинг защиты | IP65 |
6 | Электрические характеристики Технические характеристики | Методы электропитания
Входной сигнал
Примечание . Все входные сигналы правильно подключены внутри расходомера .Пользователям не следует отключать или повторно подключать проводку. Выходные сигналы Импульсный сигнал; Стандартный ток токовой петли 4–20 мА, доступен в трехпроводном или трехпроводном исполнении. двухпроводная система, трехпроводная конфигурация по умолчанию; Сигнал тревоги пониженного напряжения батареи (BL/Vout); Сигналы тревоги верхнего и нижнего предела (UP, LP). RS485-коммуникация Скорость связи: 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с; Режим связи: полудуплекс, 8 бит данных, 1 стоповый бит, без контроля четности; поддерживает протокол связи MODBUS в режиме RTU. Беспроводная удаленная передача Поддерживает полнофункциональную совместимость с NB-IoT и 4G. |
При заказе этого продукта следует выбрать соответствующую модель с учетом номинального диаметра трубы, номинального давления, диапазона расхода, максимального давления среды, диапазона температуры среды и условий окружающей среды.
