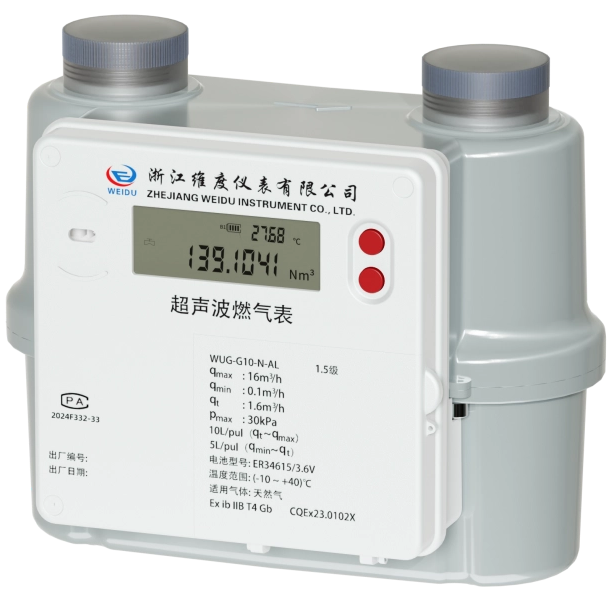

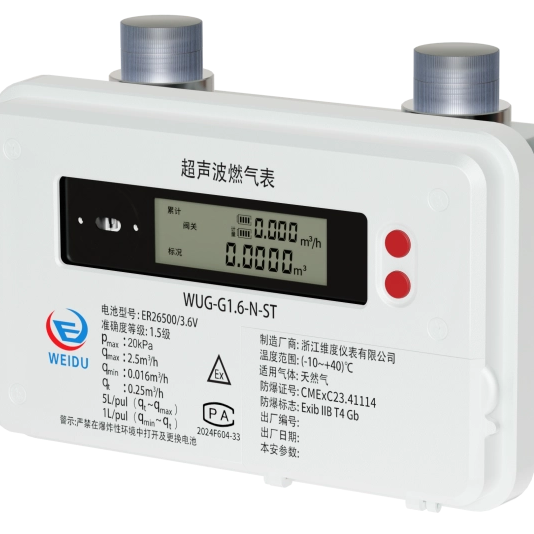

Интеллектуальный ультразвуковой газовой счетчик серии WUG - это своего рода интеллектуальное измерение, который принимает ультразвуковой метод разности во времени и уникальную новую запатентованную структуру для измерения средней скорости потока и подходит для измерения потока природного газа.
| Функции производительности
1. Высокий измеренный точность, хорошая стабильность:
Простая структура, маленький размер, без движущихся деталей, без механического износа, без эффекта магнитного поля.
2. Высокая чувствительность:
Мгновенный мониторинг потока можно справиться со всеми видами технических средств кражи газа. в реальном времени , что эффективно улучшает различия в предложении и продажах. Также возможны коррекции температуры и давления
3. Высокая безопасность:
Он может предотвратить утечку небольшого потока, выключить клапан для защиты в соответствии с планом настройки, и имеет функции тревоги для загрузки обратного измерителя и закрытия клапана, управления ненормально большим потоком и мониторинг нелегального измерителя демонтажного поведения Полем
4. Долгий срок службы, без технического обслуживания:
Немедленная коррекция точности через интерфейс NIR, без замены, без возврата на завод, легкое обслуживание.
5. Сильная масштабируемость:
Полностью электронная структура, простая в расширении других функций, таких как удаленная перезарядка, управление клапаном, тревога и т. Д.
| Рабочий принцип

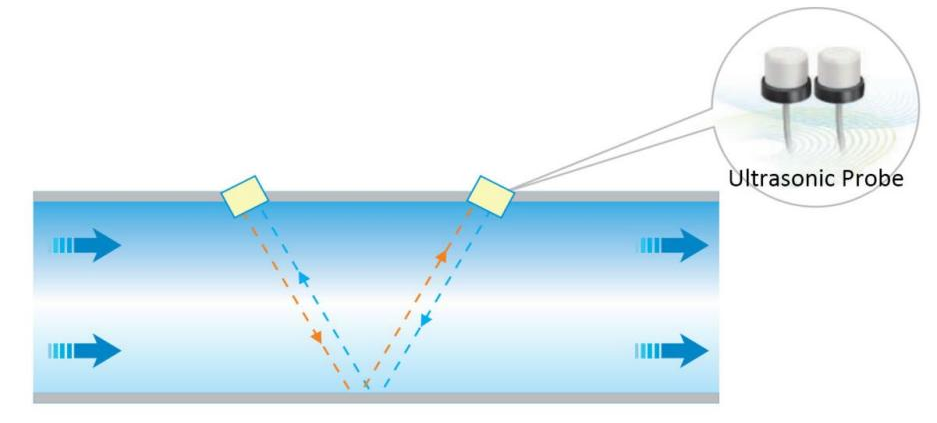

Ультразвуковой счетчик газа для измерения взаимосвязи между временем распространения звуковых волн в плавной среде и скоростью потока в качестве принципа. Обычно считается, что фактическая скорость распространения звуковых волн в жидкости состоит из скорости распространения звуковых волн в стационарном состоянии среды ( C f ) и средней скорости потока проток ( v f
) в Направление компонента распространения звуковой волны. Как показано на рис.1, взаимосвязь между временем распространения и количествами в нижнем и противоречащем потоке составляет:
В формуле:
TOU - - Время распространения ультразвуковой волны против потока в жидкости
T DOWN --— Время распространения ультразвуковых волн вниз по течению в жидкости
L - - длина канала
C F - - скорость распространения звуковой волны в жидкости
v f --— Средняя осевая скорость потока жидкости
φ - угол канала
Рис.1
Выражение для скорости потока жидкости может быть получено с использованием двух формул:
Умножьте область переполнения A , чтобы получить расход объема
V F F , например:
|
Ключевые технологии
Рис.2
1. Технология измерения ультразвукового потока
2. Более стабильное поле потока
3. Небольшая потеря давления
4. Антифорт
|
Технические параметры
Имя Poduct | Коммерческий ультразвуковой газомер | Ультразвуковой газомер домашнего хозяйства | ||||||||
Жилье Luminum | Стальной корпус | |||||||||
Отрицание модели | Прозрачный -G6 | Прозрачный -G10 | Прозрачный -G16 | WUG -G25 | Прозрачный -G40 | Прозрачный -G65 | Wug -g1.6 | WUG -G2.5 | Wug -g4 | |
Измеренный диапазон (м³/ч) | 0.06 ~ 10 | 0.1 ~ 16 | 0.16 ~ 25 | 0.25~40 | 0.4 ~ 65 | 0.65~100 | 0.016~2.5 | 0.025~ 4 | 0.04~6 | |
I Nterface Mode | Винт резьба, G1-1/2 | Винт Тема, G2 | Винт резьба, G2-1/2 | Винт резьба, M30 × 2 | ||||||
Размеры (мм) | 246 × 204 × 110,5 | 330 × 244 × 167 | 330 × 248 × 167 | 232 × 172 × 135 | ||||||
Масса | 2,3 кг | 4,3 кг | 1,6 кг | |||||||
B atter y | ER34615/3,6 В. | |||||||||
Точность c Lass | Уровень 1.5 | |||||||||
Ошибки измерения | Q мин ≤q | ± 3% | ||||||||
Q T ≤Q≤Q MAX | ± 1,5% | |||||||||
Рабочее давление | 0 ~ 30 кПа | 0 ~ 20 кпа | ||||||||
Температура | -25 ℃~ 55 ℃ | |||||||||
Температура хранения | -30 ℃~ 60 ℃ | |||||||||
Взрыв-защищенная оценка | Ex ib iib t4 gb | |||||||||
P Класс Гриф | IP65 |
|
Установка Tio n и ex tern al dimensions (блок: мм)

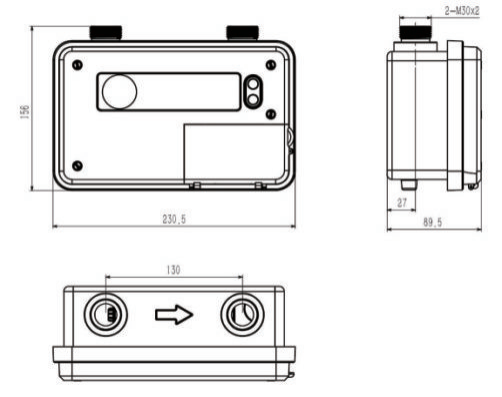

Чертеж Установка газового счетчика WUG-G1.6/2.5/G4 GAS METER
Рис.3

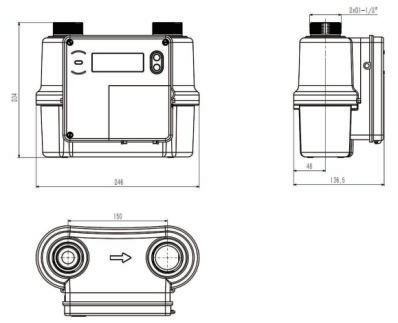

Чертеж установка газового счетчика WUG-G6/G10/G16.
Рис.4
Чертеж размерного измерения газового счетчика WUG-G25
Рис.5
Чертеж размерного измерения газового счетчика WUG-G40/G65
Рис.6
| Заказывание обструкций
Маркировка номера модели измерителя состоит из названия продукта, спецификации скорости потока. Подробный формат аннотирован ниже. Номер моделя модуля состоит из следующих частей продукта:
Рис.7
