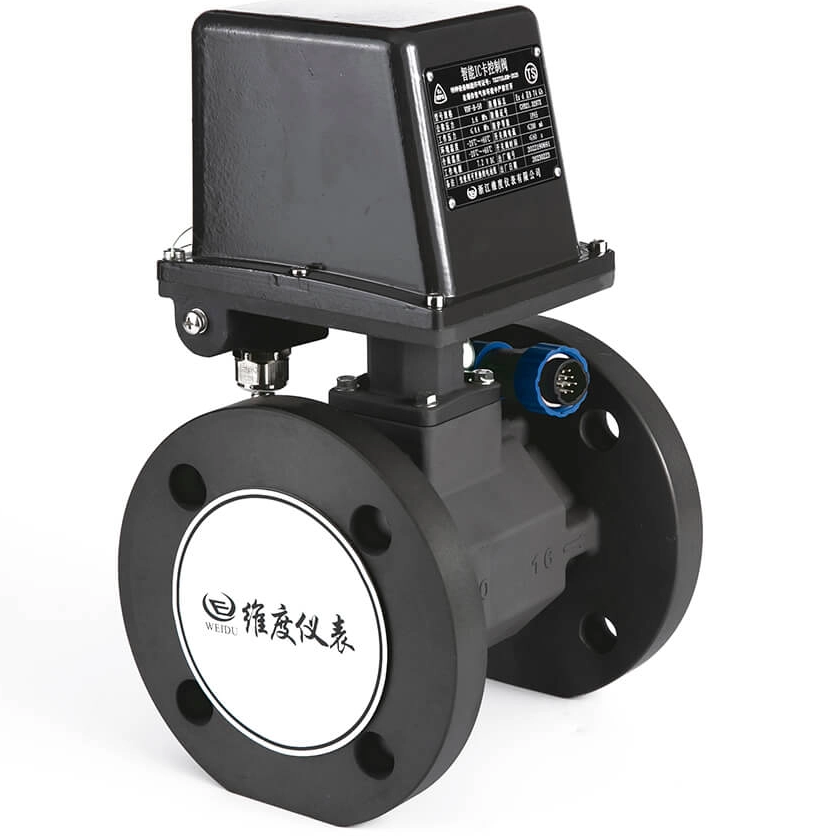

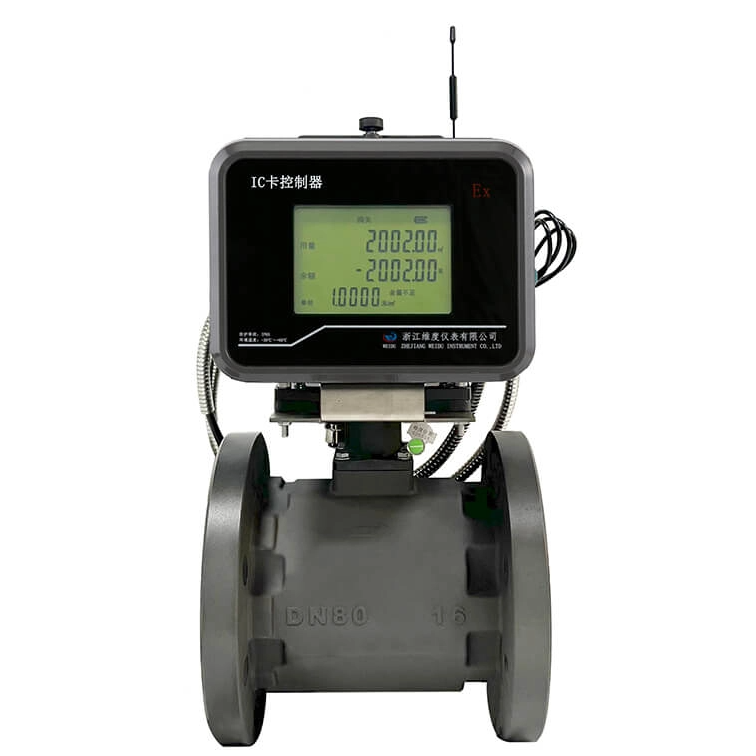

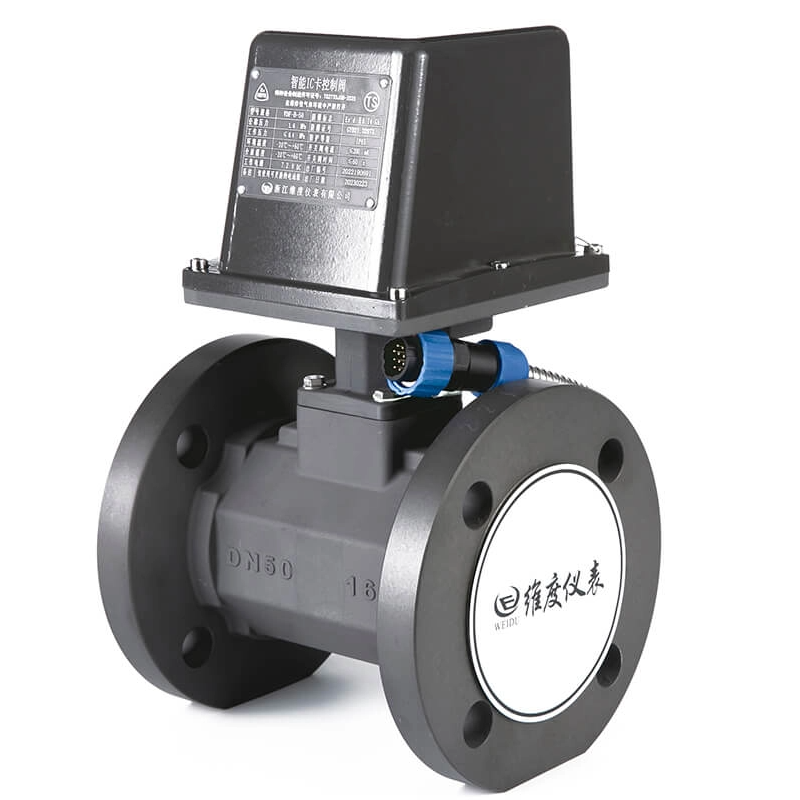

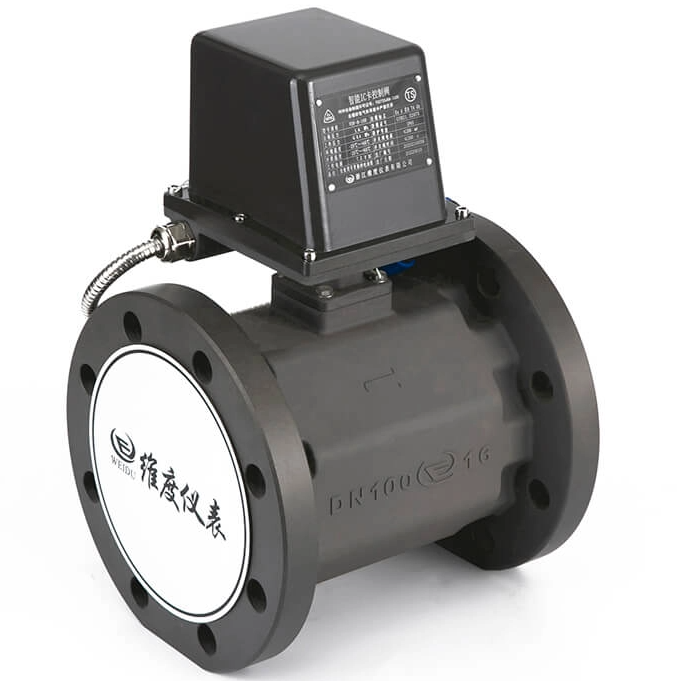

Обзор
Контроллер IC Internet of Things IC (далее, называемый 'Controller '), представляет собой новый тип контроллера, подходящего для поддержки различных типов корней, турбин и других серий потоков газа для достижения управления газом IC. Этот продукт широко используется во всех видах измерения потока газа, является идеальным измерительным инструментом для промышленных и коммерческих пользователей, таких как фабрики, органы, отели, больницы и крупные торговые центры для использования газа, он имеет точные измерения, надежная производительность может отображать Различная соответствующая информация и другие преимущества. Своевременно открыть или закройте клапан, чтобы контролировать использование газа. Подходит для давления в трубе менее 400 кПа среды.
| Квалификация
Продукт прошел Национальный отдел инспекции качества качества, защищенного от взрыва, в соответствии с GB3836.1-2010 'Взрывная среда, часть 1: Общие требования к оборудованию ', GB3836.4-2010 'Электроэлектрическое оборудование. Часть 4: Внутренняя безопасность Взрыв-защищенный тип 'I' 'Стандартная проверка.
|
Технический индекс производительности
Рабочее давление: ≤0,4 МПа
Операционное напряжение: литийная батарея 7,2 В
Статический ток: ＜ 100 мкА
Максимальный мгновенный ток открытия клапана: ＜ 400 мА
Трубопровод: фланцевое соединение
Срок службы батареи: ≤3 года
Рабочая среда: -20 ～+60 ℃
Относительная влажность: ≤93%
Применимый источник воздуха: сжиженный нефтяной газ, природный газ, биогаз
Таблица 1 Основной параметр
Номер модели | Диаметр (мм) | Эксплуатационное давление (MPA) | Рабочий различий давления MPA (Максимальное рабочее давление) |
VDQ-B-20 | DN20 | ≤0,4 | 0 ～ 0,005 |
VDQ-B-25 | DN25 | 0 ～ 0,005 |
VDQ-B-40 | DN40 | 0 ～ 0,005 |
VDQ-B-50 | DN50 | 0 ～ 0,01 |
VDQ-B-80 | DN80 | 0 ～ 0,015 |
VDQ-B-100 | DN100 | 0 ～ 0,02 |
|
Общие размеры и установка

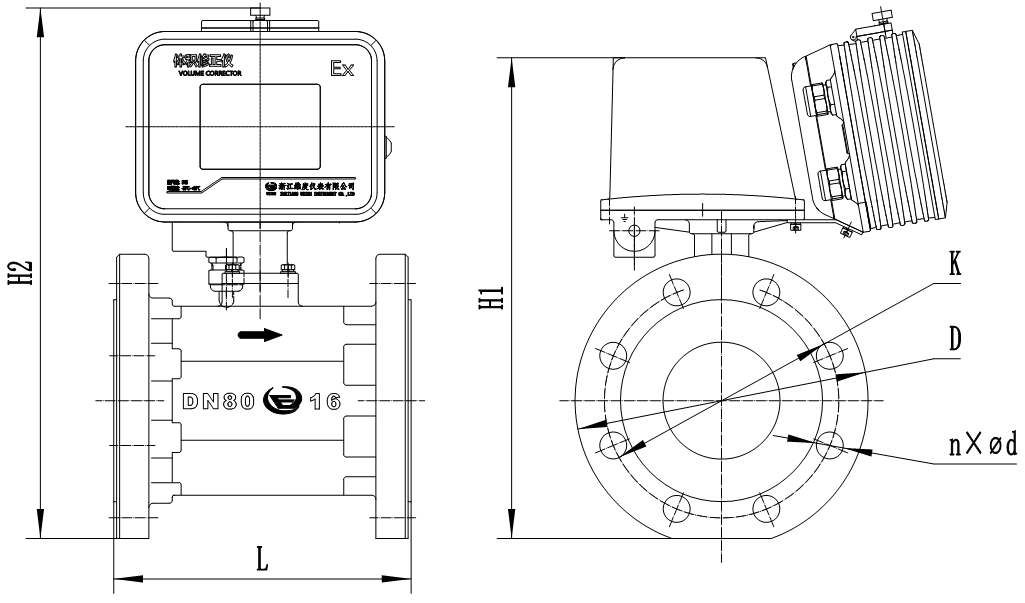

Рис.1 Внешние размеры
Таблица 2 Данные измерения
Спецификация | Длина | Высота (H1) | Высота (H2) | Номинальное давление | Фланец соединительное отверстие n × φd | Фланцевое отверстие центральный круг k | Фланец внешний диаметр |
DN20 | 140 | 240
| 280
| 1,6 МПа | 4 × φ14 | Φ75 | Φ105 |
DN25 | 140 | 245 | 285 | 4 × φ14 | Φ85 | Φ115 |
DN40 | 165 | 272
| 312
| 4 × φ18 | Φ110 | Φ150 |
DN50 | 178 | 286 | 326 | 4 × φ18 | Φ125 | Φ165 |
DN80 | 203 | 320 | 360 | 8 × φ18 | Φ160 | Φ200 |
DN100 | 229 | 340 | 400 | 8 × φ18 | Φ180 | Φ220 |
| Требования к установке
Контроллер должен быть установлен в хорошо проветриваемом месте, вдали от огня, дождя, влаги и избегать прямых солнечных лучей в течение длительного времени. Высота безопасности должна соответствовать соответствующим локальным правилам, как показано на рис.2:

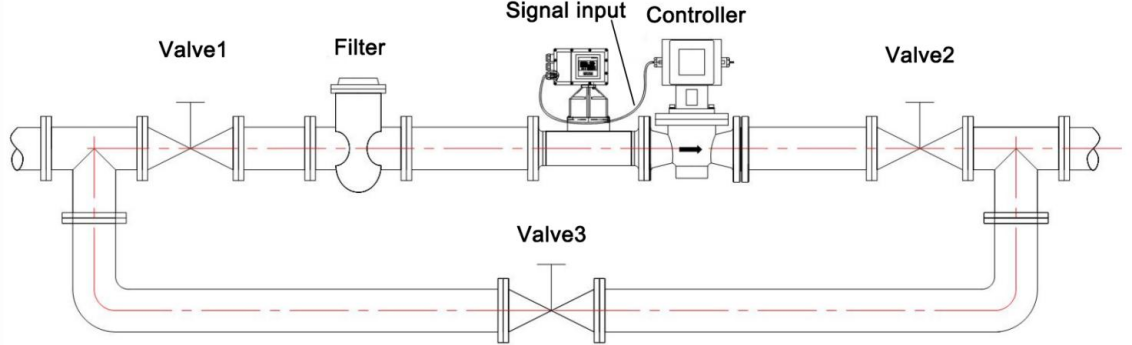

Рис.2 Диаграмма установки контроллера
Перед подключением контроллера мусор в трубопроводе должен быть удален, а трубопровод не должен иметь утечки.
Соединение между трубопроводом и контроллером газа не должно протекать, а давление газа, попадающее в контроллер потока, не должен превышать 0,4 МПа.
После установки нанесите мыльную воду на входную (розетку) воздушную выходу, проверьте утечку воздуха и подтвердите, что до обычного использования нет утечки воздуха. Строго запрещено обнаруживать утечки с открытым пламенем, чтобы избежать несчастных случаев.

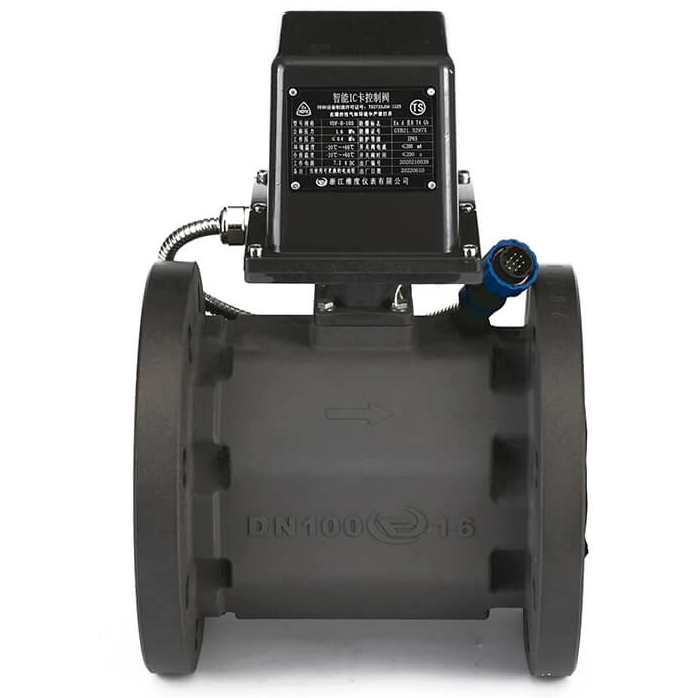

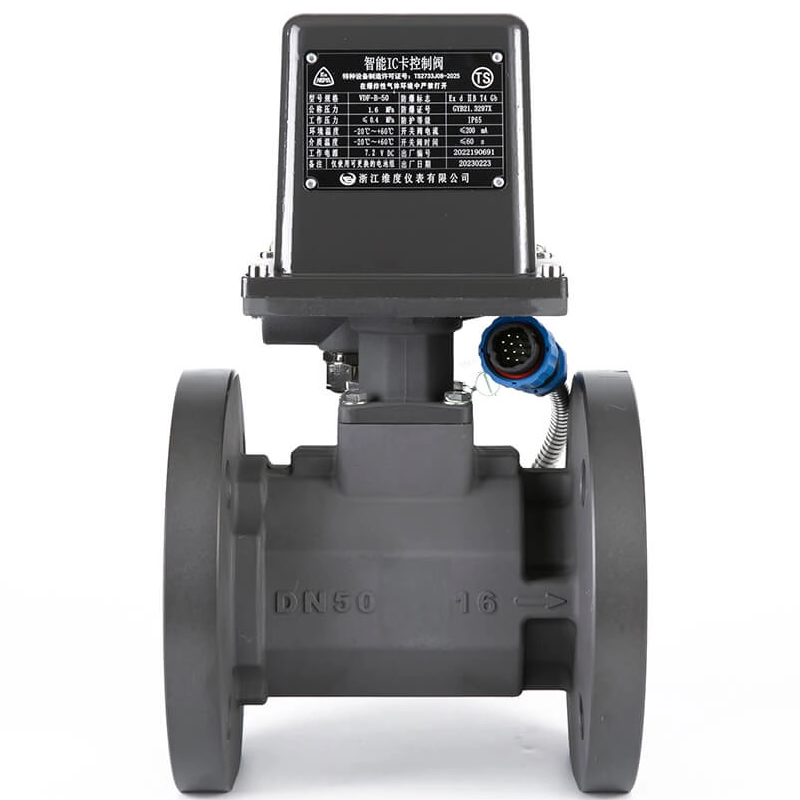

При установке обратите внимание на стрелку потока газа в нижней части клапана, что указывает направление потока газа и не может быть обращено вспять.
|
ОРЕДР инструкции
При заказе этого продукта пользователь должен выбрать соответствующие спецификации в соответствии с номинальным диаметром трубопровода, диапазона потока, максимального давления среды и требований к источнику питания подключенного потока.
Рис.3 Заказ информации
