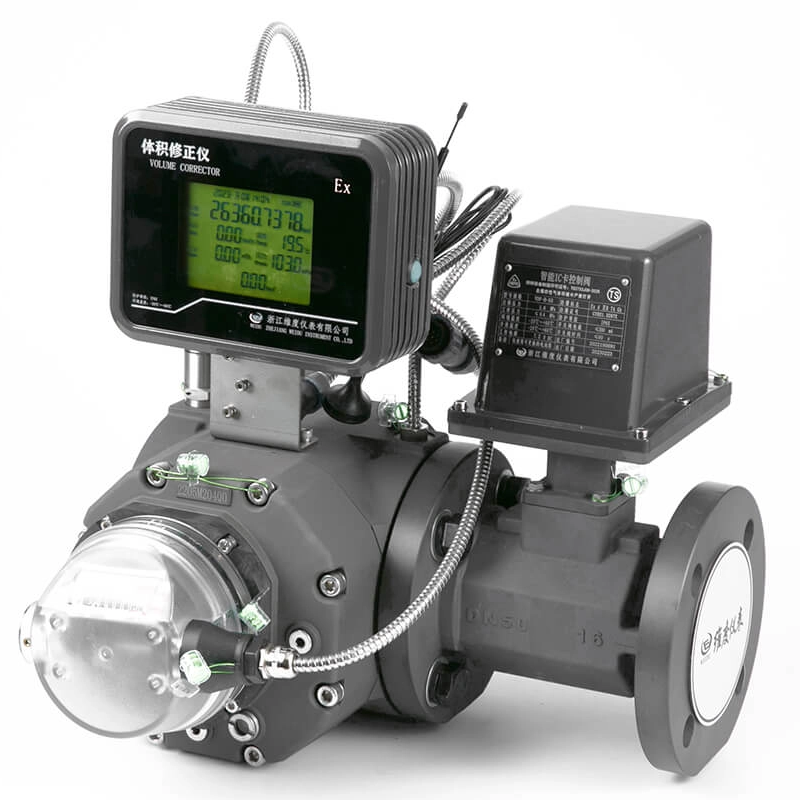

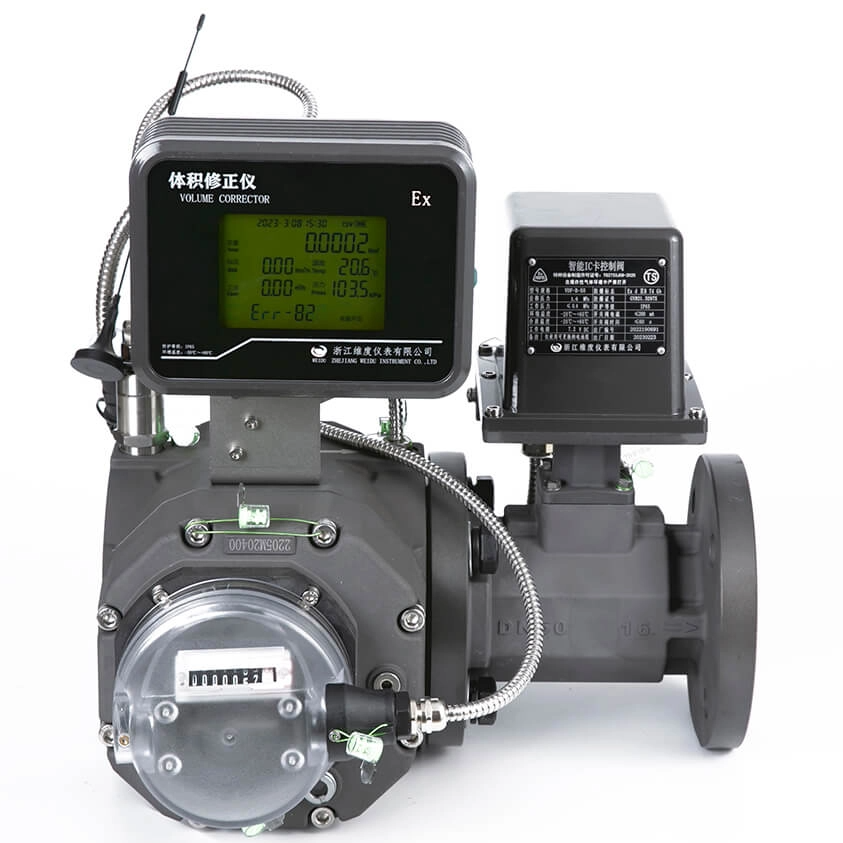

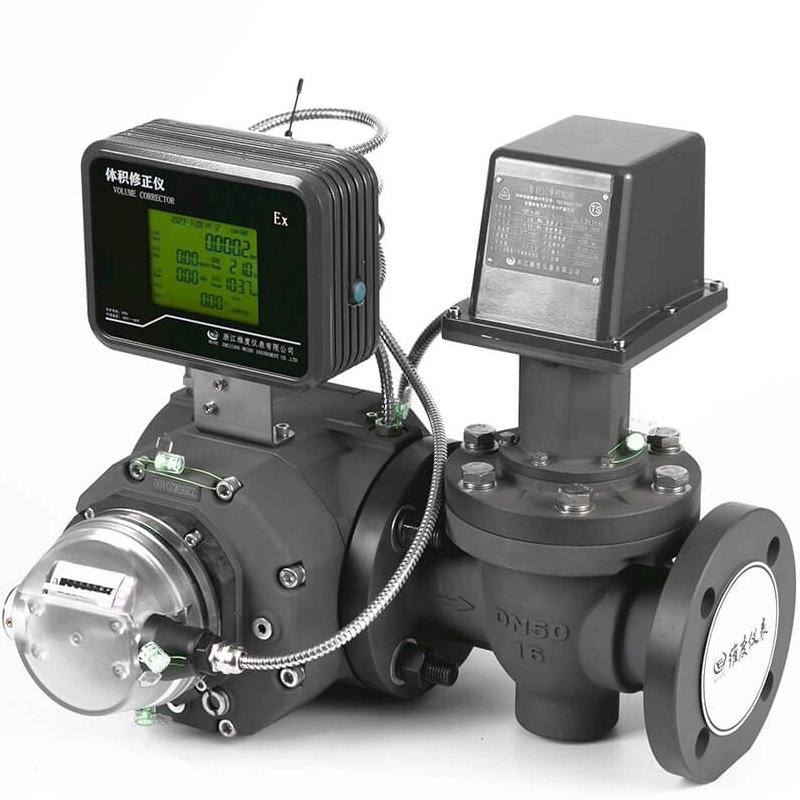

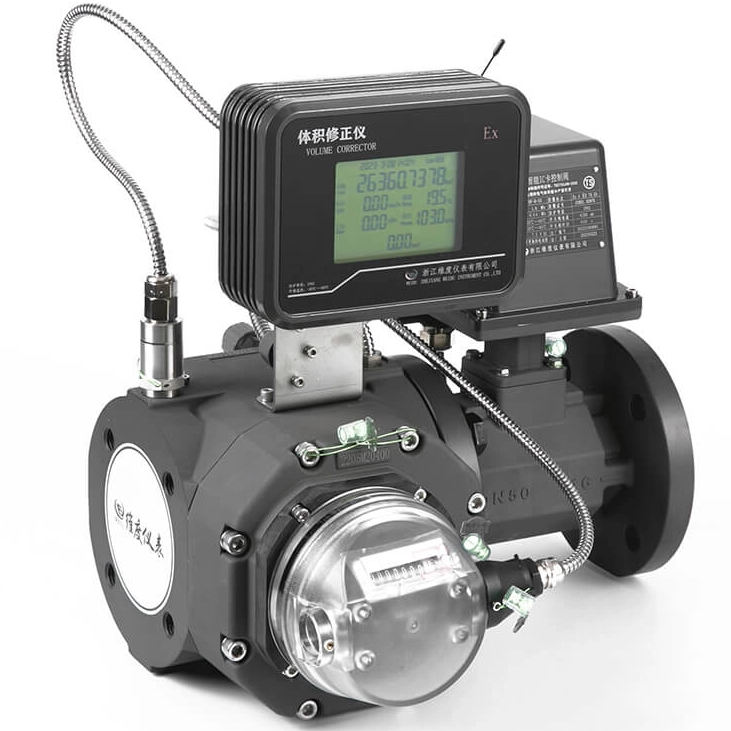

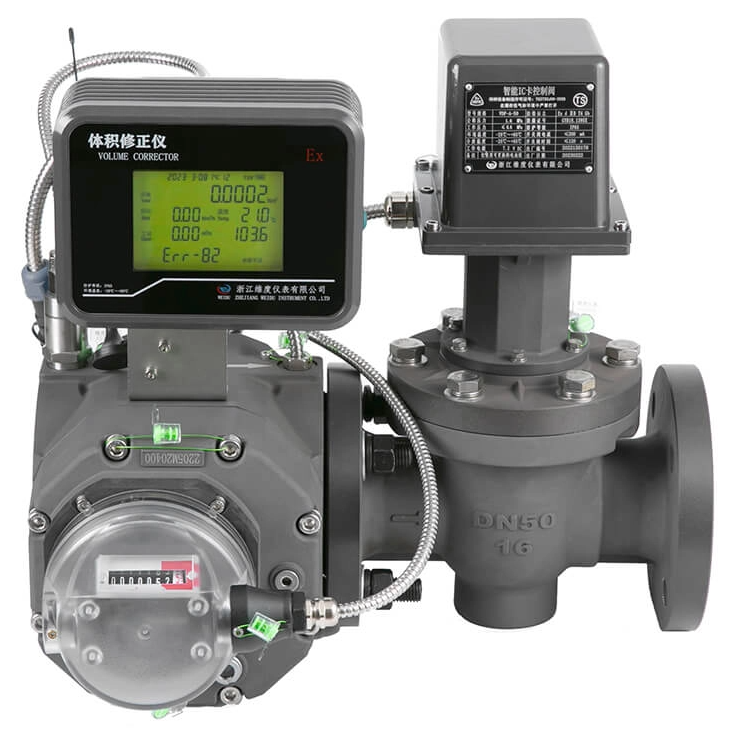

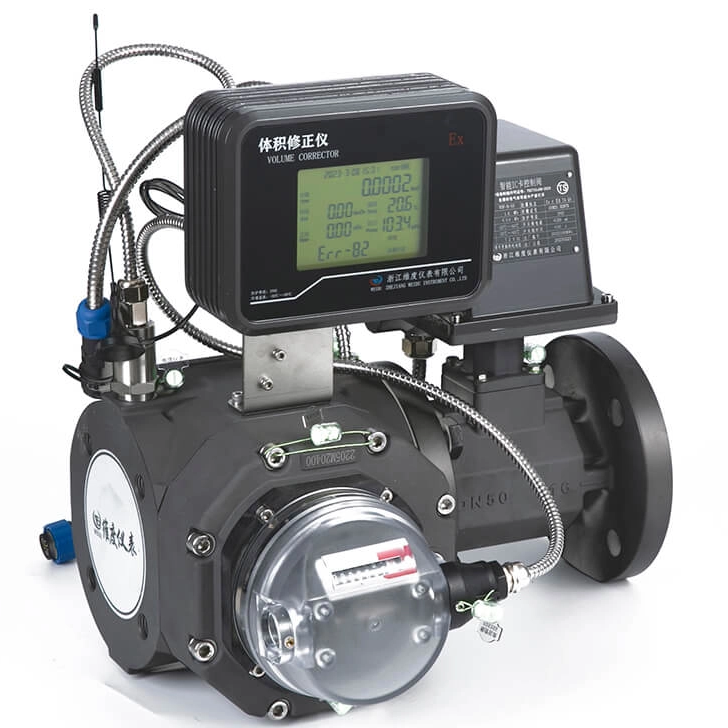

WRFD IC Card Расходомер газа Рутса

Расходомер газа с IC-картой серии WRFD представляет собой новый тип интеллектуального прибора, специально разработанного и изготовленного для измерения расходомера газа, который состоит из расходомера Рутса и регулирующего клапана. Этот расходомер может быть встроен в модуль связи Интернета вещей, электронный модуль контроллера клапана и функцию IC-карты, это городская газовая, нефтяная, химическая и другие отрасли промышленности для измерения, торговых расчетов, комплексного управления идеальной интеграцией интеллектуальных приборов.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
ВРФД
Марка продукта:
WEIDU

IC-карта Регулирующий вентиль Простой плавающий шаровой клапан Шаровой клапан управления гусеницей Расходомер газа Колесо корней ЭВК ротари Газовый счетчик

Описание продукта

1. Обзор

Расходомер газа с IC-картой — это специализированное интеллектуальное устройство нашей компании, предназначенное для измерения расхода газа. Он обеспечивает компенсацию температуры, давления и коэффициента сжимаемости и отображает ключевые параметры, такие как температура среды, давление, общий объем в рабочих/стандартных условиях, мгновенные скорости потока и оставшийся объем газа (или баланс). Счетчик поддерживает перезарядку IC-карты, дополнительную дистанционную передачу данных и управление клапаном, а также предлагает несколько интерфейсов вывода сигнала.

Благодаря встроенным модулям связи IoT , электронике управления клапанами и функциям IC-карты он позволяет использовать различные сети беспроводной связи . Это позволяет обновлять программное обеспечение в режиме реального времени, динамическое ценообразование, онлайн-платежи и удаленное управление клапанами. Интегрированное интеллектуальное решение, этот расходомер хорошо подходит для измерения, торговых расчетов и комплексного управления в городской газовой, нефтяной и химической промышленности.

2. Ключевые особенности

Используя передовую технологию сверхнизкого энергопотребления, он эффективно работает от внутренних батарей в течение длительного времени.
В устройство могут быть встроены беспроводные модули 4G или NB, что позволяет использовать различные формы беспроводных систем считывания показаний счетчиков . Работая от встроенных аккумуляторов, он поддерживает ограниченную ежедневную беспроводную передачу без внешнего питания, что обеспечивает простоту использования. Альтернативно, с помощью внешнего источника питания можно обеспечить неограниченную беспроводную передачу.
Интегрируя измерение газа, предоплату и управление клапанами в одну систему, она оснащена функциями самодиагностики и сигнализации для обеспечения высокой надежности. ЖК-дисплей обеспечивает четкие и интуитивно понятные показания для удобства пользователя.
Он поддерживает расчеты по сумме или объему газа, обеспечивая многоуровневую ценообразование на газ.
Благодаря хранению данных в режиме реального времени устройство предотвращает потерю данных при замене батареи или сбое питания, обеспечивая долгосрочное сохранение внутренних параметров в случае отключения электроэнергии.
Оснащенный хранилищем данных большой емкости , он обеспечивает защиту от несанкционированного доступа и автоматически регистрирует критические изменения данных и исторические записи.
Устройство включает функцию защиты от кражи , способную обнаруживать , фиксировать и оповещать в случае несанкционированной добычи газа.

3. Технические характеристики

Таблица 2. Механические характеристики

Номинальный диаметр Ду(мм)	G-рейтинг	Диапазон расхода (м ³/ч)	Процесс запуска (м ³/ч)	Макс. Потеря давления (кПа)
20(0,8')	G6	0,2 ~ 10	0.04	0.15
25(1')	G10	0,4 ~ 16	0.06	0.20
25(1')	G16	0,4 ~ 25	0.06	0.25
40 (1,5 дюйма)	G16	0,5 ~ 25	0.07	0.10
	G25	0,5 ~ 40	0.07	0.10
	G40	0,5 ~ 65	0.07	0.25
50(2')	G16	0,5 ~ 25	0.07	0.10
	G25	0,5 ~ 40	0.07	0.10
	G40	0,5 ~ 65	0.07	0.25
	G65	0,5 ~ 100	0.07	0.35
80(3')	G100	0,8 ~ 160	0.10	0.35
80(3')	G160	1,6 ~ 250	0.15	0.40
100(4')	G160	1,6 ~ 250	0.15	0.35
	G250	2,0 ~ 400	0.30	0.40
	G400	3,0 ~ 650	0.60	0.70
150(6 дюймов)	G400	6,5 ~ 650	0.70	0.60
150(6 дюймов)	G650	6,5 ~ 1000	0.70	0.80
200(8 дюймов)	G1000	10 ~ 1600	1.20	0.70

4. Техническая спецификация

В заданном диапазоне расходов и условиях эксплуатации класс точности расходомера составляет Класс 1,0 или Класс 1,5.
Класс 1.0: 0,20Q _макс. ~ Q _макс.: ±1,0%; Q _мин ~ 0,20 _{Q макс}: ±2,0%
Класс 1,5: 0,20Q _макс ~ Q _макс: ±1,5%; Q _мин ~ 0,20 _{Q макс}: ±3,0%
Погрешность индикации температуры: ≤±0,5 °C.
Погрешность индикации давления: ≤±0,2%

5. Габаритные размеры и установка

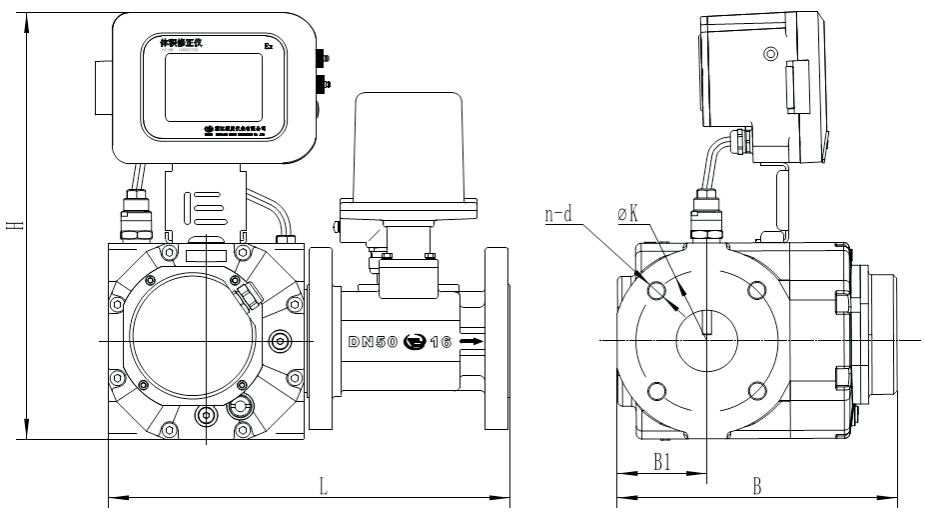

Горизонтальные размеры расходомера газа Рутса с IC-картой показаны на РИС. 1, а конкретные значения указаны в Таблице 2. Расходомер имеет фланцевое соединение, а размеры фланца соответствуют стандарту GB/T 9124-2019.

РИС.1

Единица измерения: мм Таблица 2

Номинальный диаметр Ду/мм	G-рейтинг	L	H		B		Б1	K	nd	Примечание
Номинальный диаметр Ду/мм	G-рейтинг	L	ВРЗ/ ВРД	УВР	ВРЗ	УВР/ ВРД	Б1	K	nd	Примечание
20(0,8')	G6	273	337	/	198	/	55	75	4×М12	М12×35
25(1')	G10	273	337	137	198	247	55	85	4×М12	М12×35
25(1')	G16	273	337	137	198	247	55	85	4×М12	М12×35
40 (1,5 дюйма)	G16	340	375	172	246	289	79	110	4×М16	М16×50
	G25	340	375	172	246	289	79	110	4×М16	М16×50
	G40	340	375	172	246	289	79	110	4×М16	М16×50
50(2')	G16	353	375	172	246	289	79	125	4×М16	М16×50
	G25	353	375	172	246	289	79	125	4×М16	М16×50
	G40	353	375	172	246	289	79	125	4×М16	М16×50
	G65	353	375	172	246	289	79	125	4×М16	М16×50
80(3')	G100	378	375	172	298	343	100	160	8×М16	М16×50
80(3')	G160	447	465	261	346	390	122	160	8×М16	М16×50
100(4')	G160	473	465	261	346	390	122	180	8×М16	М16×50
	G250	473	465	261	446	490	181	180	8×М16	М16×50
	G400	473	465	261	446	490	181	180	8×М16	М16×50
150(6 дюймов)	G400	724	497		646	690	301	240	8×М20	М20×60
150(6 дюймов)	G650	724	497		646	690	301	240	8×М20	М20×60
200(8 дюймов)	G1000	800	549		855	899	400	295	12×М20	М20×60

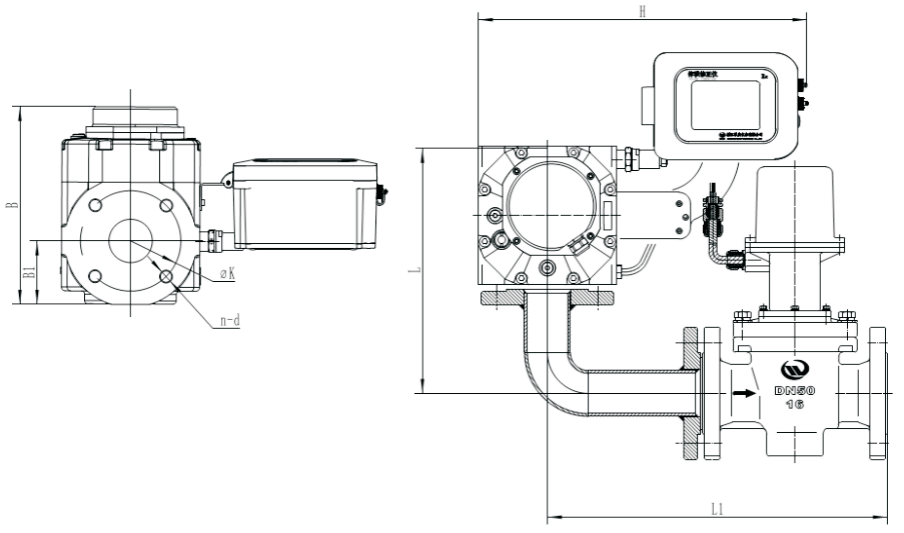

Для вертикальной установки расходомера газа Рутса с IC-картой внешние размеры показаны на РИС. 2 и указаны в Таблице 3. Расходомер имеет фланцевое присоединение, размеры фланца соответствуют GB/T 9124-2019.

РИС.2

Единица: мм Таблица 3

Номинальный диаметр Ду/мм	G-рейтинг	L	Л1	H		B		Б1	K	nd	Примечание
Номинальный диаметр Ду/мм	G-рейтинг	L	Л1	ВРЗ/ ВРД	УВР	ВРЗ	УВР/ ВРД	Б1	K	nd	Примечание
20(0,8')	G6	333	263	305	/	198	/	55	75	4×М12	М12×35
25(1')	G10	333	263	375	137	198	247	55	85	4×М12	М12×35
25(1')	G16	333	263	375	137	198	247	55	85	4×М12	М12×35
40 (1,5 дюйма)	G16	358	305	410	172	246	289	79	110	4×М16	М16×50
	G25	358	305	410	172	246	289	79	110	4×М16	М16×50
	G40	358	305	410	172	246	289	79	110	4×М16	М16×50
50(2')	G16	371	305	410	172	246	289	79	125	4×М16	М16×50
	G25	371	305	410	172	246	289	79	125	4×М16	М16×50
	G40	371	305	410	172	246	289	79	125	4×М16	М16×50
	G65	371	305	410	172	246	289	79	125	4×М16	М16×50
80(3')	G100	449	327	410	172	298	343	100	160	8×М16	М16×50
80(3')	G160	449	396	500	261	346	390	122	160	8×М16	М16×50
100(4')	G160	475	396	500	261	346	390	122	180	8×М16	М16×50
	G250	475	396	500	261	446	490	181	180	8×М16	М16×50
	G400	475	396	500	261	446	490	181	180	8×М16	М16×50
150(6 дюймов)	G400	811	481	500	261	646	690	301	240	8×М20	М20×60
150(6 дюймов)	G650	811	481	500	261	646	690	301	240	8×М20	М20×60
200(8 дюймов)	G1000	718	836	568	450	855	899	400	295	12×М20	М20×60

6. Информация для заказа

Прежде чем заказывать изделие, пожалуйста, внимательно прочтите данное руководство. Выберите соответствующую спецификацию на основе номинального диаметра, номинального давления, диапазона расхода, максимального давления среды, диапазона температуры среды, режима беспроводной связи, типа клапана и типа показаний измерительной головки.
Таблица кодирования заказанного пользователем расходомера с IC-картой приведена ниже.
