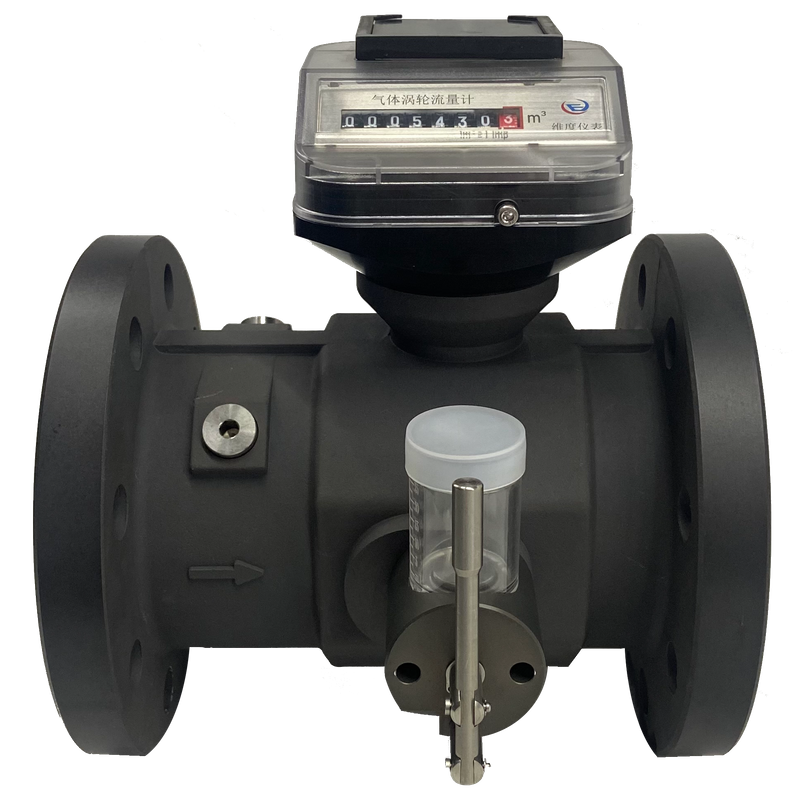

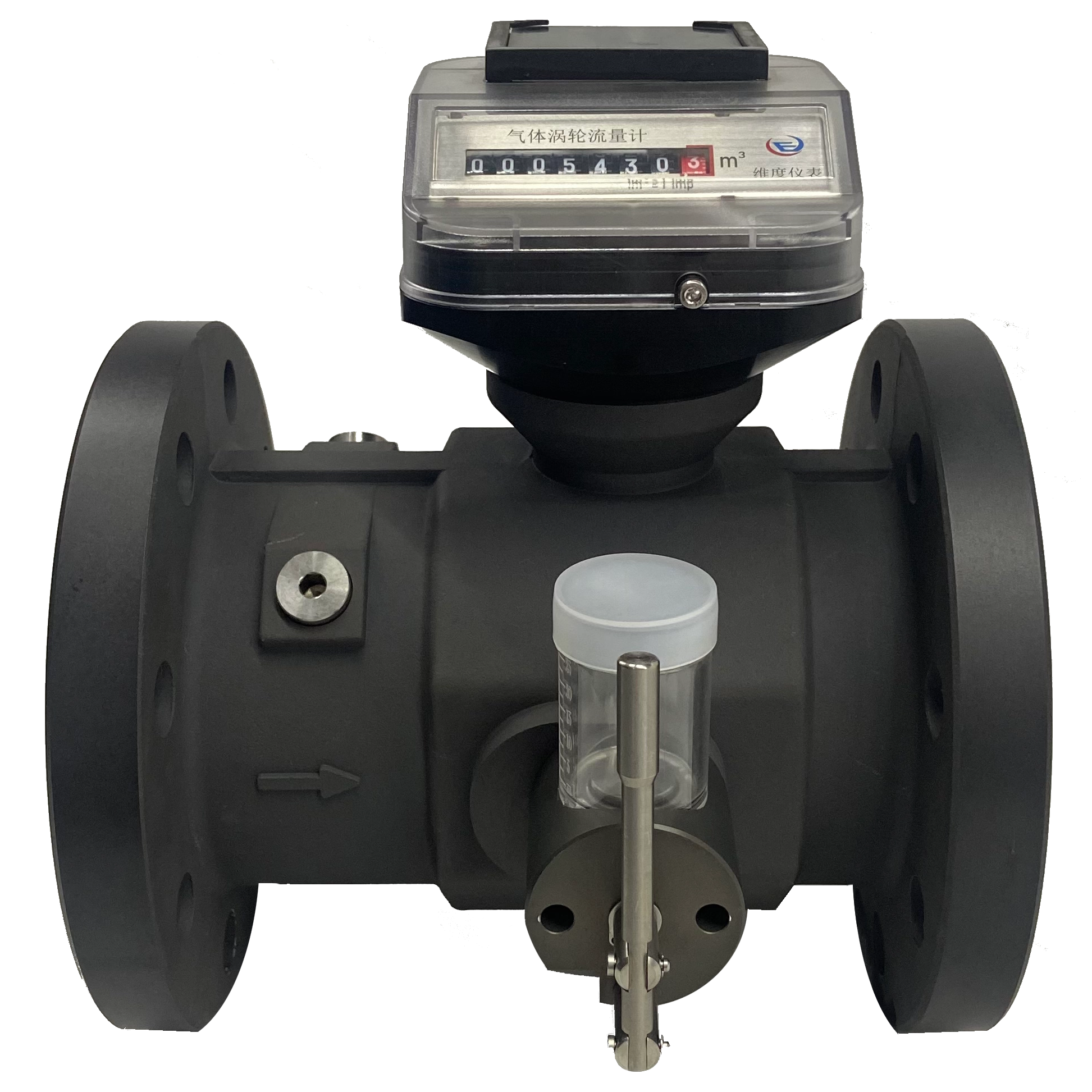

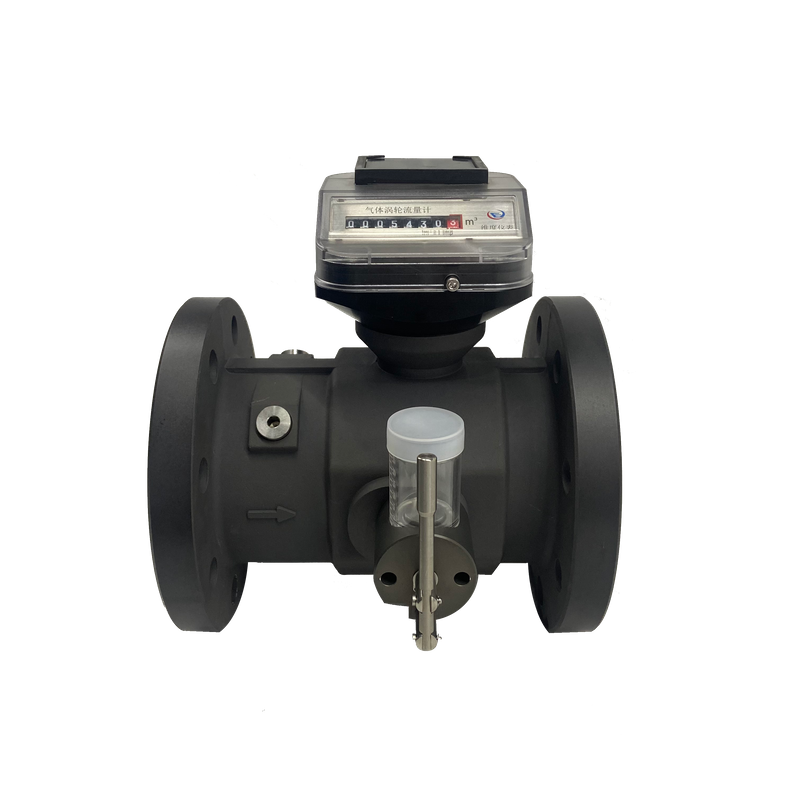

Газотурбинный расходомер WTM с механическим счетчиком

1. Обзор

Газотурбинный расходомер серии WT представляет собой высокоточный и высоконадежный прецизионный измерительный прибор. Он подходит для измерения различных однофазных газов и широко применяется в таких отраслях,  как городская газовая, нефтяная, химическая, энергетическая и металлургическая промышленность для измерения газа.

Газотурбинный расходомер серии WT обеспечивает превосходные характеристики измерения при низком и высоком давлении, что делает его идеальным для точного измерения больших объемов газа. В зависимости от требований пользователя наша компания может предоставить турбинные расходомеры различных классов точности и  технических характеристик.

2. Ключевые особенности

• Высокая точность, отличная повторяемость и широкий диапазон регулирования (до 1:20).

• Встроенный стабилизатор потока снижает требования к прямым трубам (≥2DN на входе, ≥1DN на выходе).

• Корректор объема расходомера может свободно вращаться примерно на 360°, что обеспечивает удобство считывания показаний  при любой установке.

• Низкая скорость вращения, длительный срок службы, низкие потери давления и высокая точность.

• Оснащен высокоточными цифровыми датчиками температуры и давления; цифровой датчик давления имеет встроенную температурную компенсацию и калибровку, обеспечивая высокую точность измерения давления  , долговременную стабильность и минимальный температурный дрейф.

• Автоматически определяет температуру и давление среды, выполняя коррекцию температуры, давления и коэффициента сжимаемости для преобразования объемного расхода/общего объема в рабочих условиях в  объемный расход/общий объем при стандартных условиях.

• Использует передовую технологию сверхнизкого энергопотребления , обеспечивающую длительную работу с питанием  от внутренних батарей.

• Имеет хранилище данных большой емкости с функцией защиты от несанкционированного доступа, автоматически записывает критические  изменения данных и исторические данные.

• Хранение данных в режиме реального времени предотвращает потерю данных при замене батареи или сбое питания; внутренние  параметры постоянно сохраняются при отключении питания.

• Поддерживает встроенные беспроводные модули 4G или NB, позволяющие использовать различные системы беспроводного считывания показаний счетчиков. Может передавать по беспроводной сети ограниченное количество раз в день (один раз в день) через внутреннюю батарею без  внешнего питания или поддерживать неограниченную передачу данных с внешним источником питания.

3. Принцип работы

При прохождении жидкости через расходомер она выпрямляется и ускоряется под действием выпрямителя потока (или спрямителя). За счет определенного угла между конструкцией лопаток рабочего колеса и направлением потока на рабочем колесе создается вращающий момент. После преодоления момента трения и момента сопротивления жидкости турбина начинает вращаться. В определенном диапазоне расходов угловая скорость вращения турбины примерно пропорциональна объемному расходу жидкости.

• Механическая конструкция приводит в действие механический счетчик.

• Магниточувствительный датчик, основанный на принципе электромагнитной индукции, улавливает импульсные сигналы от синхронно вращающегося диска-передатчика. Эти сигналы пропорциональны объемному расходу жидкости и передаются на корректор объема. Вместе с и сигналами температуры, давления других они подвергаются вычислительной обработке и отображаются на экране . Структура  показана на фиг.1.

1. Корпус расходомера      2. Ротор турбины     3. Генератор низкочастотных импульсов и устройство контроля несанкционированного доступа     4. Индексная головка и 8-разрядный счетчик     5. Выпрямитель потока     6. Насос смазочного масла     7. Измерительный картридж

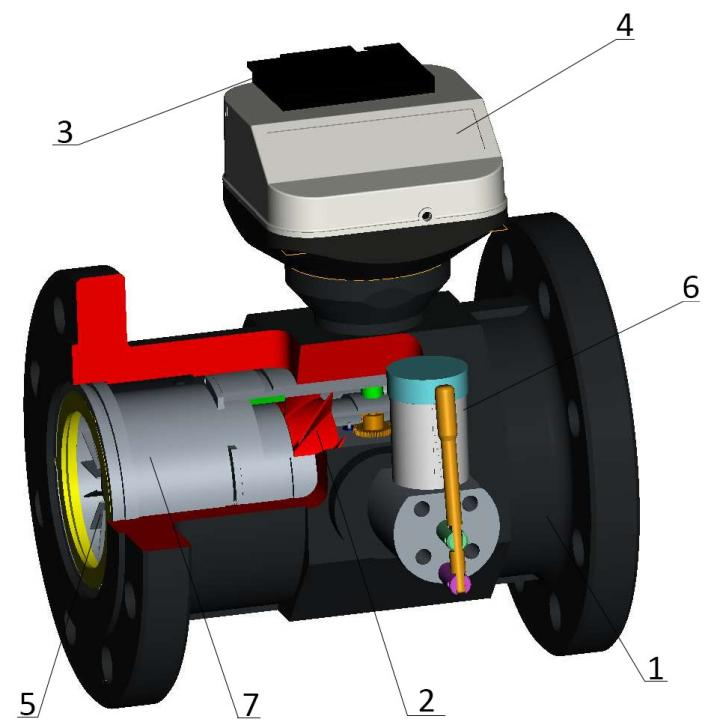

ИНЖИР . 1 Структурная схема газотурбинного расходомера

4. Технические характеристики

1. Класс точности: в пределах указанного диапазона расходов и условий эксплуатации расходомер имеет класс точности 1,0 или 1,5.

   Класс 1.0: 0,2Q _макс ~ Q _макс : ±1,0%; Q _мин ~ 0,2Q _макс : ±2,0%.

   Класс 1,5: 0,2Q _макс ~ Q _макс : ±1,5%; Q _мин ~ 0,2Q _макс : ±3,0%.

2. Ошибка отображения температуры: ≤±0,5 °C

3. Погрешность отображения давления: ≤±0,2%

• Показатели механических характеристик

• Технические характеристики и основные параметры модели расходомера приведены в таблице 1.

Таблица 1

① Диапазон расхода, указанный в таблице, относится к диапазону расхода во время заводской калибровки продукта  (с воздухом в качестве среды при нормальной температуре и давлении).

② По мере увеличения давления диапазон расхода также соответственно расширяется.

5. Размеры и установка

Размеры расходомера показаны на РИС . 2 и указаны в Таблице 2. В расходомере используются фланцевые соединения, размеры фланцев соответствуют стандарту GB/T9124-2019.

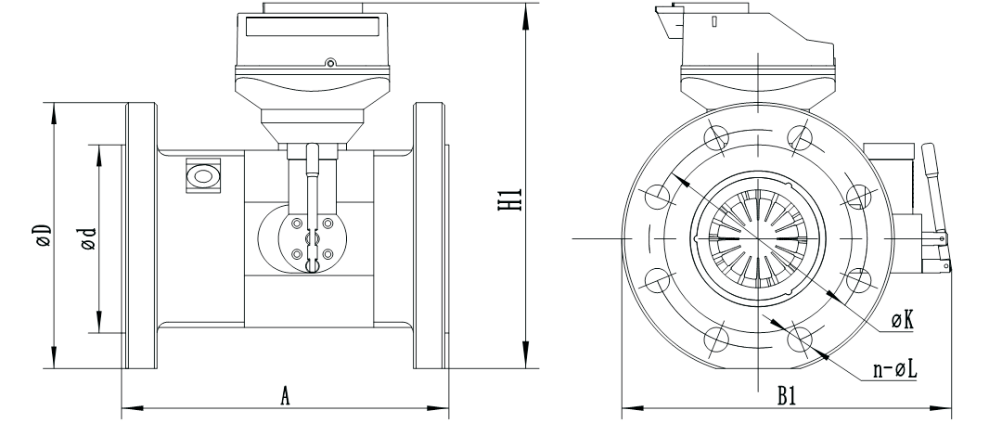

РИС.2 Габаритный чертеж WTM

Единица измерения: мм                                                                                                        Таблица 2

6. Размеры и установка

• При заказе этого продукта пользователи должны выбрать соответствующую спецификацию на основе номинального давления в трубопроводе, максимального среднего давления, температуры среды, диапазона расхода и  условий окружающей среды, а также выбрать подходящую электронную головку в соответствии с фактическими потребностями.

• При размещении заказа, пожалуйста, правильно заполните форму в соответствии со следующим форматом.
