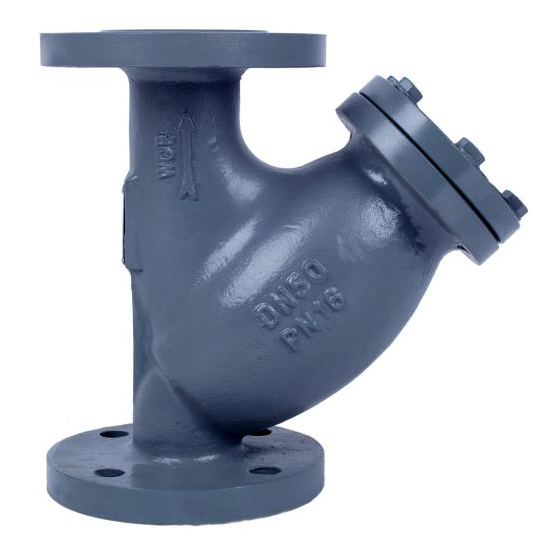

Газовый фильтр GYQ

Газовый фильтр является важным элементом газораспределительной системы. Чтобы гарантировать, что расходомер не будет разрушен твердыми примесями в газе в процессе использования, перед ним должен быть установлен фильтр с точностью фильтрации, соответствующей требованиям. Газовый фильтр подходит для природного газа, сжиженного нефтяного газа, городского газа и т. д.

Количество:
штат:





Запрос цены Добавить в корзину

Модель:
GYQ
Марка продукта:
WEIDU

Газовый фильтр Газовый фильтр GYQ

Описание продукта

1. Обзор

Газовые фильтры являются важными компонентами систем транспортировки и распределения газа. Чтобы обеспечить правильное функционирование и защиту оборудования и инструментов, таких как регуляторы давления, клапаны, расходомеры и манометры, из потока газа необходимо удалять твердые примеси. Для этого на входе необходимо установить фильтр с необходимой точностью фильтрации. Газовые фильтры подходят для природного газа, сжиженного нефтяного газа, городского газа и других подобных газов.

2. Ключевые особенности

Простота установки, эксплуатации и обслуживания.
Дополнительная точность фильтрации с дифференциальным манометром для контроля засорения фильтра.
Большая площадь фильтрации и низкое сопротивление потоку.
Прочный фильтрующий элемент из нержавеющей стали, легко чистится и может использоваться повторно.
Стандартный фильтр ASME с фланцами ASME, совместимый с импортными газовыми расходомерами Рутса.

3. Технические характеристики

Таблица 1

Технические характеристики модели Технические параметры	GYQ -20	GYQ -25	GYQ -32	GYQ -40	GYQ -50	GYQ -80	GYQ -100	GYQ -150	GYQ -200	GYQ -250	GYQ -300
Максимальный расход (м³/ч)	60	80	100	120	150	400	650	1600	2500	4000	6500
Потеря давления (кПа)	0.2						0.3			0.35
Номинальное давление	1,6 МПа ~ 4,0 МПа						1,6 МПа
Точность фильтрации	20 мкм (меш 500), 40 мкм (меш 300), 50 мкм (меш 200), 130 мкм (меш 120)
Материал корпуса	Углеродистая сталь Q235B/литая сталь WCB
Материал экрана	Проволочная сетка из нержавеющей стали
Рабочая температура	-30 °С ~ +80 °С

4. Габаритные размеры

Фото 2(3)

1) Верхняя крышка

2) Вилка

3) Сборка фильтрующего элемента

4) Жилье

5) Кран давления

Единица измерения: мм Таблица 2

Модель и характеристики	D	h	h1	Л1	L	Размеры фланцевого соединения
Модель и характеристики	D	h	h1	Л1	L	K	п × Φ
GYQ-20А	105	142	195	Φ72*177	270	Φ75	4×Φ14
GYQ-25А	115	142	195	Φ72*177	270	Φ85	4×Φ14
GYQ-32А	140	142	195	Φ72*177	270	Φ100	4×Φ18
GYQ-40А	150	142	195	Φ72*177	270	Φ110	4×Φ18
GYQ-50А	165	142	195	Φ72*177	270	Φ125	4×Φ18
GYQ-80А	200	168	235	Φ104*206	325	Φ160	8×Φ18
GYQ-100А	220	210	285	Φ124*258	395	Φ180	8×Φ18
GYQ-150А	285	252	345	Φ174*308	500	Φ240	8×Φ22
GYQ-200А	340	300	415	Φ224*357	580	Φ295	12×Φ22
GYQ-250А	405	291	427	Φ262*340	605	Φ355	12×Φ26
GYQ-300А	460	338	498	Φ312*405	695	Φ410	12×Φ26

5. Габаритные размеры

Определите цикл слива в зависимости от условий использования и своевременно удаляйте загрязнения.
При значительном повышении давления из-за засорения фильтра сетку фильтра следует своевременно демонтировать Обычно очищайте фильтр каждые 1000–1500 часов работы и заменяйте сетку фильтра примерно через 8000 часов работы. Перед очисткой или фильтрующего элемента закройте впускной и выпускной клапаны фильтра и продуйте и очистить или заменить . заменой внутренний газ азотом . После каждой чистки снова проводите проверку на герметичность. Как только утечка не будет подтверждена, продуйте воздух внутри фильтра азотом, прежде чем возвращать его в эксплуатацию.
При наличии дифференциального манометра перед подачей газа закройте впускной и выпускной клапаны на обоих концах манометра. После стабилизации давления газа медленно откройте впускной и выпускной клапаны, чтобы избежать чрезмерного одностороннего давления на манометр дифференциального давления.
