Решение для подземной электронной маркировки

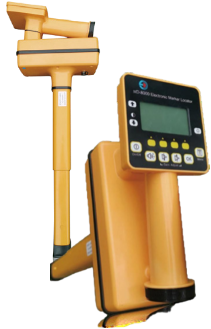

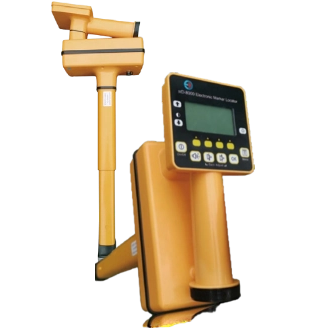

1. Электронный локатор маркеров WD-8000.

(1) Ключевые особенности

• WD-8000 поддерживает два режима работы: обнаружение аналоговых электронных маркеров (без идентификатора) и обнаружение электронных маркеров идентификаторов. В режиме обнаружения аналоговых электронных маркеров (без идентификатора) WD -8000 может обнаруживать все электронные маркеры, изготовленные по стандартным частотам: газ 83 кГц (желтый), связь 101,4 кГц (оранжевый), дренаж 121,6 кГц (зеленый), водоснабжение 145,7 кГц (синий), силовой 169,8 кГц (красный), универсальный 134 кГц и ГП 66,35 кГц (фиолетовый).

• Оснащенный радиочастотной антенной с высоким коэффициентом усиления , он обеспечивает отличную защиту от помех  .

• В режиме обнаружения идентификатора он может считывать заданный идентификационный номер в электронном маркере. При использовании с приложением Yideng для Android облачная база данных, связанная с этим идентификационным номером, предоставляет дополнительную информацию о подземных объектах, такую ​​как фотографии места , дата установки, строительный  персонал, тип подземного объекта (клапан, соединение и т. д.), материал, размеры и многое другое.

• Режим RFID можно гибко выбирать в зависимости от типа обнаруживаемого подземного электронного маркера  и условий помех окружающей среды:

◆ Режим отключения RFID: чисто аналоговый режим обнаружения, без декодирования RFID, высокая скорость отклика и  отличная совместимость.

◆ Автоматический режим RFID: использует чисто аналоговый режим обнаружения при сканировании маркеров, пытается считывать  идентификаторы маркеров только во время измерения глубины, экономит электроэнергию и обеспечивает отличную совместимость.

◆ Режим RFID On: Детектор постоянно пытается прочитать идентификаторы маркеров и выдает оповещения только  при успешном извлечении идентификатора, эффективно блокируя сигналы помех.

(2) Параметры производительности

• Вес: 2,8–3,2 кг.

• Размеры: 750 × 280 × 120 мм.

• Максимальная глубина обнаружения:

◆ Маркер дальнего действия (WDYZ2400): 2,5–3,0 метра.

◆ Маркер средней дальности+ (WD2000): 2,2–2,6 метра.

◆ Сферический маркер (WD1500): 1,4–1,6 метра.

◆ Маркер-гвоздь (WD1100): 0,8–1,2 метра.

• Водонепроницаемый рейтинг: IP54

• Аккумулятор: литий-ионный, 14,8 В, до прибл. 20 часов работы

• Максимальная глубина чтения идентификатора:

◆ Идентификационный маркер дальнего действия (WDYZ2400ID-RW): 2,5–3,0 метра.

◆ Идентификационный маркер среднего радиуса действия+ (WD2000ID-RW): 2,3–2,6 метра.

◆ Сферический идентификационный маркер (WD1500ID-RW): 1,4–1,6 метра.

◆ Идентификационный маркер типа гвоздя (WD1100ID-RW): 0,8–1,2 метра.

• Максимальная глубина записи идентификатора:

◆ Идентификационный маркер дальнего действия (WDYZ2400ID-RW): 0,5–1,0 метра.

◆ Идентификационный маркер среднего радиуса действия+ (WD2000ID-RW): 0,4–0,6 метра.

◆ Сферический идентификационный маркер (WD1500ID-RW): 0,3–0,5 метра.

◆ Идентификационный маркер типа гвоздя (WD1100ID-RW): <0,3 метра

Примечание. Вышеуказанные параметры производительности могут незначительно отличаться в зависимости от рабочих частот и  конфигураций антенн.

Частота: Газ 83 , Связь 101,4 кГц, Канализация 121,6 кГц, Водоснабжение 145,7 кГц, Электроэнергия 169,8 кГц/134 кГц, Общее назначение 66,35 кГц, Кабельное телевидение 77 кГц (*Параметры работы могут  незначительно отличаться в зависимости от рабочих частот).

2.  Электронный подземный маркер среднего класса WD2000 .

• Диаметр: 21,3 см, Толщина: 3,1 см.

• Вес: 0,21 кг ±5%

• Водонепроницаемый рейтинг: IP68

• Максимальная обнаруживаемая глубина: 2,2–2,6 м.

• Глубина считывания идентификатора: 2,3–2,6 м (WD2000ID-RW)

• Глубина записи информации: <0,6 м (WD2000ID-RW)

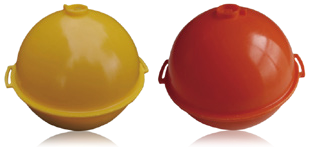

3. Сферический подземный электронный маркер WD1500.

• Диаметр: 11 см (без учета отверстий для кабельных стяжек)

• Вес: 0,36 кг ±5%

• Водонепроницаемый рейтинг: IP68

• Индукционная катушка подвешивается над встроенным антифризом так, чтобы она оставалась горизонтально вверх.

• Максимальная обнаруживаемая глубина: 1,4–1,6 метра.

• Глубина считывания идентификатора: 1,4–1,6 метра (WD1500ID-RW)

• Глубина записи информации: <0,5 метра (WD1500ID-RW)

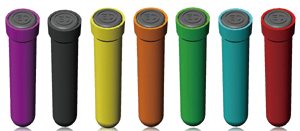

4.  Подземный электронный маркер шипового типа WD1100.

• Диаметр 20 мм, Длина 76 мм.

• Вес: 0,03 кг ±10%

• Водонепроницаемый рейтинг: IP68

• Максимальная обнаруживаемая глубина: 0,8–1,2 метра.

• Глубина считывания идентификатора: 0,8–1,2 метра (ED1100ID-RW)

• Глубина записи информации: <0,3 метра (ED1100ID-RW)

5.  Удаленный подземный электронный маркер WDYZ2400.

• Диаметр: 40 см, Толщина: 3,2 см.

• Вес: 0,38 кг ±10%

• Водонепроницаемый рейтинг: IP68

• Максимальная обнаруживаемая глубина: 2,5–3,0 метра.

• Глубина считывания идентификатора: 2,5–3,0 метра (WDYZ2400ID-RW)

• Глубина записи информации: <1,0 метра (WDYZ2400ID-RW)
