Интеллектуальный сборщик данных контрольной точки катодной защиты (далее именуемый «Сборщик») — это независимо разработанное устройство сбора данных о катодной защите. Он способен измерять и записывать параметры катодной защиты трубопровода, такие как потенциал включения, собственный потенциал, потенциал отключения, наведенное переменное напряжение и плотность переменного тока в полевых условиях. Устройство автоматически передает собранные данные по беспроводным сетям в интеллектуальную облачную систему мониторинга катодной защиты.
Этот беспроводной коллектор, объединяющий микропроцессор , схему AD, сбор данных, беспроводную передачу и модули позиционирования Beidou, обеспечивает автоматический мониторинг и передачу данных. Разработанный с использованием маломощного процессора и питающийся от литиевых батарей с длительным сроком службы, он подходит для длительной работы в отдаленных районах.
Этот продукт, широко используемый на полях, в зеленых зонах, на пустырях, в горных районах и других труднодоступных местах, поддерживает мониторинг помех и оценку катодной защиты трубопроводов. Он предоставляет газовым компаниям эффективные и точные данные для анализа интерференционной коррозии, перфорации трубопровода, утечек газа и других рисков, тем самым улучшая управление безопасностью трубопроводов и снижая затраты на рабочую силу.
Этот продукт соответствует стандартам GB/T 3836.1-2021 и GB/T 3836.4-2021 и имеет класс взрывозащиты Ex ia llB T4 Gb. Он подходит для зон 1 и 2, содержащих взрывоопасные газовые смеси групп от IIA до IIB и температурных классов от T1 до T4. Он прошел проверку и получил сертификат взрывобезопасности Национального центра по надзору за качеством и испытаниям взрывозащищенной электротехнической продукции.
Устройство питается от литиевой батареи большой емкости, обеспечивающей расчетный срок службы более 6 лет в условиях сильного сигнала и одного сбора и выгрузки данных в день.
Устройство имеет пыленепроницаемую конструкцию и корпус со степенью защиты IP68, обеспечивающий превосходную защиту.
Он оснащен встроенной схемой молниезащиты, отвечающей требованиям защиты от перенапряжения.
Устройство поддерживает удаленное обновление прошивки материнской платы через беспроводные сети.
В облачных сервисах используются высокопроизводительные серверы ведущих поставщиков, таких как Huawei Cloud и Alibaba Cloud, обеспечивающие автоматическое резервное копирование данных и предотвращение потерь.
Параметры измерения включают в себя: потенциал включения, потенциал отключения, собственный потенциал, напряжение переменного тока, плотность постоянного тока, плотность переменного тока, потенциал холостого хода жертвенного анода (группы), выходной ток жертвенного анода (группы) и многое другое.
Он поддерживает измерение процесса деполяризации отключенных потенциалов с интервалами от 100 до 1000 мс.
В обычном режиме работы интервал загрузки данных можно настроить от 1 минуты до 24 часов.
В режиме тревоги (настраиваемый как включенный или отключенный) при срабатывании устройство работает с настраиваемыми параметрами тревоги : минимальный интервал сбора данных в 1 секунду, продолжительность (1-1440 минут) и интервал загрузки.
В режиме непрерывной работы (активируется с помощью команды платформы ) настройки включают интервал сбора данных (минимум 1 секунда), интервал загрузки, время начала и продолжительность.
Интервал замораживания образца можно установить от 1 минуты до 24 часов.
Интеллектуальный мониторинг поддерживает обнаружение в режиме реального времени аномальных значений потенциала включения и напряжения переменного тока с немедленной передачей отчетов на платформу управления.
Поддерживается онлайн- конфигурация таких параметров , как период выборки, период загрузки, режим работы, IP-адрес сервера и порт.
Для шифрования данных связи используется 128-битный алгоритм шифрования AES.
Коммуникационные ключи поддерживают онлайн-модификацию.
Системное время поддерживает онлайн-калибровку с погрешностью часов менее 1 секунды в день.
Метод катодной защиты: совместим как с системами защиты с жертвенным анодом, так и с системами защиты от подаваемого тока.
Нет. | Элемент | Параметры |
1 | Модель | WD-CP408 |
2 | Источник питания | Литиевая батарея 3,6 В ER34615 (3 ячейки) |
3 | Интернет вещей | НБ-IoT/4G |
4 | Разрешение сигнала напряжения | 0,1 мВ |
5 | Текущее разрешение сигнала | 0,0001 мА |
6 | Диапазон измерения постоянного тока | Диапазон 1: ±20 мА, Диапазон 2: ±100 мА, Точность: 5‰ |
7 | Диапазон измерения переменного тока | Диапазон 1: 0–30 мА, Диапазон 2: 0–100 мА, Точность: 5 ‰ |
8 | Диапазон измерения напряжения постоянного тока | Диапазон 1: ±5 В, Диапазон 2: ±36 В, Точность: 1 ‰ |
9 | Диапазон измерения напряжения переменного тока | Диапазон 1: 0–5 В, Диапазон 2: 0–20 В, Точность: 5 ‰ |
10 | Параметры измерения | Потенциал включения, потенциал выключения, напряжение переменного тока, естественный потенциал, плотность постоянного тока, плотность переменного тока, расходуемый анод(а) Потенциал разомкнутой цепи, расходуемый анод(а) Выходной ток |
11 | Интервал выборки | Регулируется от 1 минуты до 24 часов, по умолчанию: 60 минут. |
12 | Интервал загрузки | Регулируется от 1 минуты до 24 часов, по умолчанию: 24 часа. |
13 | Ток покоя | ≤20 мкА |
14 | Маркировка взрывозащиты | Ex ia IIB T4 ГБ |
15 | IP-рейтинг | IP68 |
16 | Размеры полюса | Диаметр 108 мм × Высота 3000 мм |
17 | Диапазон рабочих температур | от -30 °С до +60 °С |
18 | Относительная влажность | от 0 до 95 % без конденсации |
19 | Срок службы батареи | При конфигурации сбора данных один раз в час и загрузки данных один раз в день минимальный срок службы батареи составляет 6 лет. |

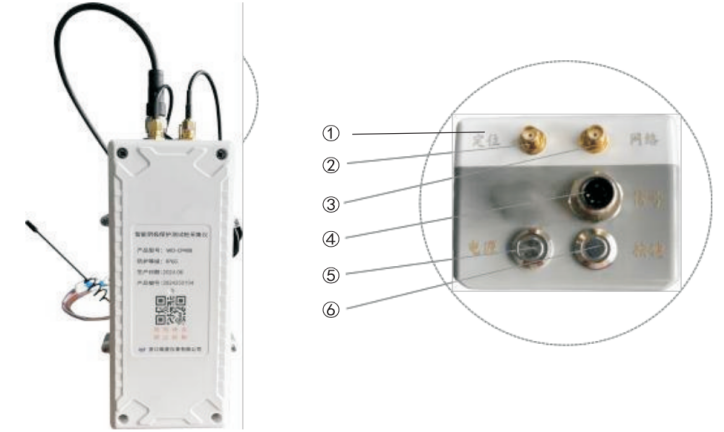

① Хост-машина ② Спутниковая антенна ③ Антенна 4G ④ Измерительный кабель ⑤ Выключатель питания ⑥ Кнопка управления

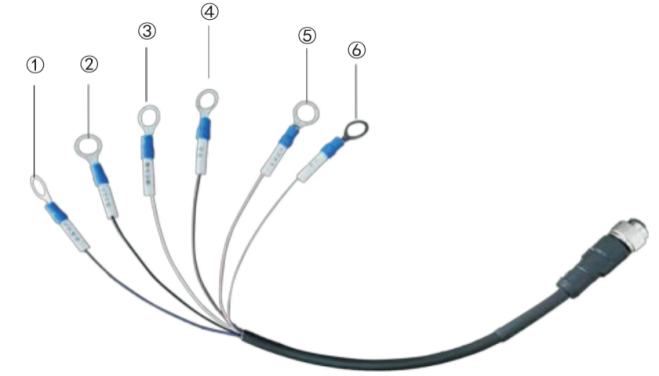

① Синий — гальванический купон ② Черный — поляризационный купон ③ Белый — расходный анод ④ Коричневый — трубка ⑤ Розовый — купон переменного тока ⑥ Серый — эталон
Сборщик данных оснащен выключателем питания и кнопкой. Выключатель питания оснащен встроенным красным индикатором и функцией самоблокировки. Кнопка имеет встроенный зеленый индикатор, но не имеет функции самоблокировки. Нажатие и удерживание кнопки в течение разной продолжительности может активировать такие функции, как отчеты по подключению к сети, активация связи Bluetooth и активация позиционирования Beidou. Соответствующие операции обозначаются двумя светодиодными индикаторами Примечание. Индикаторы . мигают только в качестве подсказок во время операций с кнопками и не горят и не мигают в другое время.
Функция | Инструкция по эксплуатации |
Включение питания | Нажмите и удерживайте кнопку питания, чтобы включить прибор для сбора данных. Красный и зеленый индикаторы горят одновременно в течение 5 секунд, а затем гаснут. |
Отчеты по триггерам кнопок | Нажмите и удерживайте кнопку в течение 3 секунд, пока не загорится зеленый индикатор. После отпускания ключа устройство инициирует сетевое соединение и отправит отчет о данных. После завершения создания отчета зеленый свет погаснет, и устройство перейдет в режим пониженного энергопотребления. |
Активация Bluetooth | Нажмите и удерживайте кнопку в течение 6 секунд, пока не загорятся зеленый и красный светодиоды. Отпустите клавишу в этот момент. Затем устройство запустит Bluetooth, и мобильный телефон сможет подключиться к нему через Bluetooth для связи. |
Позиционирование Бэйдоу | При нажатии кнопки в течение 9 секунд зеленый свет гаснет и включается красный. Отпускание кнопки в этот момент активирует функцию позиционирования устройства. Красный свет мигает во время поиска информации о местоположении. После успешного позиционирования красный свет гаснет и источник питания позиционирования отключается. Максимальная продолжительность поиска информации о местоположении — 3 минуты. Если в течение 3 минут данные не будут получены, устройство принудительно выключится и перейдет в спящий режим. |

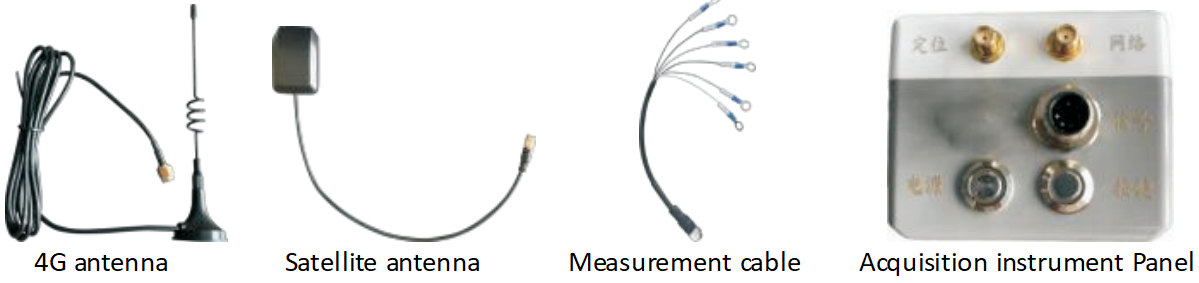

(1) Подключите спутниковую антенну, антенну 4G (которую перед установкой необходимо пропустить через монтажное отверстие в верхней части сваи) и измерительные кабели к соответствующим местоположениям, сетевым и сигнальным портам на панели управления блока сбора данных . Собранная установка представлена ниже.
(2) Закрепите прибор сбора данных внутри сваи и подключите его к испытуемому образцу.
(3) Предупреждающий знак: Потенциальная опасность возникновения электростатического заряда. Чтобы избежать риска возгорания, вызванного электростатическими зарядами во время обычного использования, обслуживания и чистки прибора сбора данных, не прикасайтесь к оборудованию и не протирайте его при использовании во взрывоопасных средах. Если необходимо протирать или прикасаться, выполняйте операцию в хорошо проветриваемом помещении, где нет утечек газа, и очищайте корпус хорошо отжатой влажной тканью. Не используйте сухую ткань для протирания корпуса.
6.2 Меры предосторожности при установке
Во время установки пользователи должны соблюдать следующие меры предосторожности: Установка, эксплуатация и обслуживание прибора для сбора данных должны соответствовать соответствующим пунктам следующих документов.
национальные стандарты:
GB/T 3836.13-2021 Взрывоопасная атмосфера. Часть 13. Ремонт, капитальный ремонт, восстановление и модификация оборудования.
GB/T 3836.15-2017 Взрывоопасные среды. Часть 15. Защита оборудования по типу защиты «n».
GB/T 3836.16-2017 Взрывоопасные среды. Часть 16. Проверка и электроустановок. техническое обслуживание
GB 50257-2014 Правила проектирования и приемки монтажа электрооборудования во взрывоопасных и пожароопасных средах .
◆ Если используется раствор поляризованного зонда, поляризованный зонд необходимо замочить в чистой воде минимум на 6 часов. предварительно
◆ При использовании в средах с легковоспламеняющимися газами не заменяйте компоненты и не модифицируйте конструкцию, так как это может ухудшить взрывозащищенные характеристики.
◆ Несанкционированная разборка или модификация прибора строго запрещена.
◆ Если необходима замена батареи, используйте только батарею указанного производителя и модели. В опасных зонах убедитесь в соблюдении условий безопасности, прежде чем открывать крышку батарейного отсека. Замена аккумулятора должна проводиться в хорошо проветриваемом помещении, где нет утечек газа, с использованием той же модели аккумулятора, предоставленной нашей компанией.
◆ При использовании в горючих газах или других взрывоопасных средах установка должна выполняться в соответствии со стандартом GB/T 3836.15-2017 «Взрывоопасные среды – Часть 15: Защита оборудования по типу защиты «n». Маркировка взрывозащиты — Exia IIB T4 Gb.
◆ Категорически запрещается эксплуатировать инструмент в одежде, генерирующей статическое электричество . Перед работой протрите поверхность прибора хорошо отжатой влажной тканью.
Гарантия один год (бесплатный ремонт, замена или возврат средств в течение гарантийного срока)
Техническое обслуживание в течение всего срока службы (действительно в течение всего срока службы интеллектуального регистратора данных испытательной сваи катодной защиты)
Избегайте сильных ударов во время транспортировки и погрузочно-разгрузочных работ. Изделие необходимо транспортировать и хранить в оригинальной упаковке, размещенной на опорной стойке. Его следует хранить в месте, защищенном от вибрации, ударов и дождя , в чистой и сухой среде. Температура окружающей среды должна находиться в пределах от -25°С до +70 °С, относительная влажность не более 95% . Воздух не должен содержать агрессивных вредных веществ .
