Интеллектуальный регистратор данных WRC-01

1. Обзор

Интеллектуальное устройство сбора данных WRC-01 отличается низким энергопотреблением и модульной конструкцией и служит устройством для сбора данных, мониторинга и беспроводной удаленной передачи. Он обеспечивает сбор данных о многоканальном потоке в режиме реального времени и напрямую поддерживает функции обнаружения данных и связи IoT. Подходит для интеграции с промышленными и коммерческими счетчиками воды и газа для обеспечения подключения к Интернету вещей, его также можно комбинировать с компьютерными технологиями для создания распределенных систем мониторинга. Устройство широко применяется в сфере промышленной  связи.

2. Основные технические характеристики и особенности.

• Интерфейс связи для сбора сигнала: RS485, скорость передачи данных 9600 бод, поддержка до 8 расходомеров.

• Электропитание: 220 В переменного тока, 50 Гц или 24 В постоянного тока, максимальный ток 2 А.

• Потребляемая мощность: ≤15 Вт.

• Выходное напряжение связи и распределения : по выбору: В постоянного тока 5 , 9 В, 12 В или 24 В, выходной ток  ≤500 мА.

• Диапазон рабочих температур: от -25 °C до 55 °C.

• Рабочая относительная влажность: от 10% до 95% (без конденсации).

• Рабочее атмосферное давление: от 70 до 106 кПа.

• Питание осуществляется от одноразовой 3.6 литий -тионилхлоридной батареи V , рекомендуемая модель ER34615. При  загрузке сигналов тревоги в реальном времени срок службы батареи превышает 3 года.

• Частота данных: обычный сбор каждые 15 минут, загрузка один раз в день; аккумулятор может прослужить 3 года  и более.

3. Установка

Локальное беспроводное устройство сбора данных выполнено в настенной конфигурации . ​ ​ Установите его в безопасном месте на объекте с достаточным покрытием мобильной связи и с доступом к источнику питания 220 В переменного или постоянного тока. Строительный персонал должен закрепить корпус на стене и подключить линию электропитания 220 В переменного тока, кабель связи RS485 от расходомера и кабель распределения питания связи к клеммным колодкам внутри корпуса. При монтаже во взрывоопасных газовых средах все работы должны соответствовать требованиям взрывобезопасности. Заземляющий провод от корпуса должен быть соединен с заземляющим электродом , обеспечивающим надежное заземление сопротивлением не более 4 Ом. необходимо проводить регулярные проверки .  Для обеспечения безопасности устройства

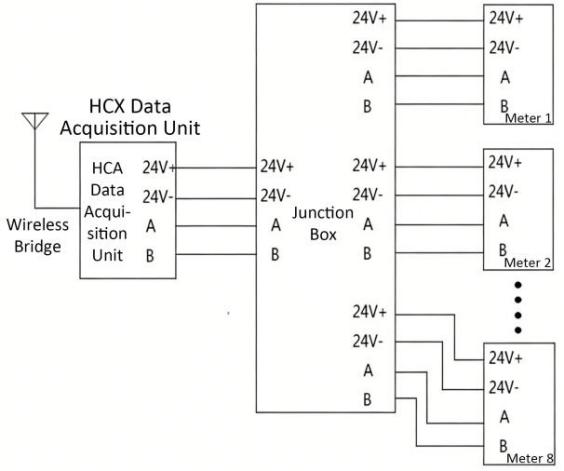

ИНЖИР . 1 Схема подключения коллекторных и полевых приборов

Данные расходомера на месте передаются с беспроводным устройством удаленного сбора данных через интерфейс RS485 . Интерфейс RS485 должен быть подключен с помощью экранированного кабеля витой пары с Запрещается использовать силовые кабели, телефонные линии или аудиокабели. В средах с характеристическим сопротивлением Ом 120 . сильными помехами необходимо использовать бронированную витую пару промышленного класса с экраном. В благоприятных электромагнитных условиях и на коротких расстояниях (менее 15 метров) можно использовать экономичные и легкодоступные компьютерные сетевые кабели категории 5 или улучшенной категории 5 при условии, что они заключены в заземленный экранирующий слой или металлический кабелепровод. Подключите клеммы внешнего питания связи, клеммы связи A и B всех приборов, которые должны быть связаны под устройством сбора данных в топологии шины путем параллельного соединения, а затем подключите их к соответствующим клеммам устройства сбора данных . Перед включением питания проверьте правильность всех соединений и отсутствие коротких замыканий или других неисправностей между проводами.

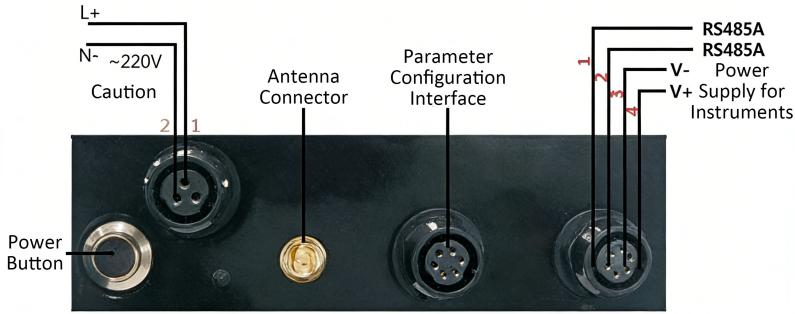

ИНЖИР . 2 Схема подключения коллектора

Примечание:

1. При подключении только входа постоянного тока подключите клемму L к DC+, а клемму N к DC-.

2. Водонепроницаемый авиационный разъем со степенью защиты IP68.

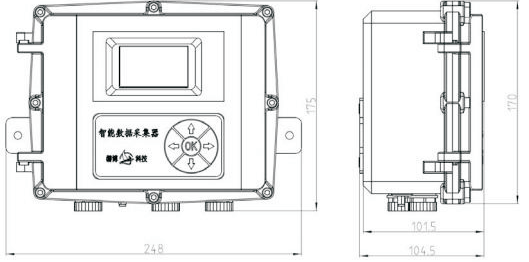

4. Габаритные размеры

5. Модели продуктов

6. Упаковка, транспортировка, хранение.

6.1 Коллектор должен быть упакован в футляр с ударо- и амортизирующими прокладочными материалами, исключающими свободное перемещение внутри футляра. С ним следует обращаться осторожно при погрузке, разгрузке и  транспортировке.

6.2 Транспортировка и хранение должны соответствовать требованиям GB/T 25480-2010 «Основные  условия окружающей среды и методы испытаний для транспортировки и хранения приборов».

6.3 Условия окружающей среды при хранении должны соответствовать следующему:

1. Защита от дождя и влаги

2. Не подвержен механической вибрации и ударам.

3. Диапазон температур: от -20 °C до +55 °C.

4. Относительная влажность не более 80%

5. Отсутствие агрессивных газов

7. Распаковка и проверка

7.1 При распаковке проверьте целостность внешней упаковки . ​ Сверьте количество и характеристики  предметов внутри коробки с упаковочным листом и проверьте комплектность прибора.

7.2 Поставляемая документация

1. Сертификат соответствия продукции

2. Руководство пользователя

3. Товарная накладная
