Природный газ характеризуется воспламеняемостью, взрывоопасностью и склонностью к рассеиванию. Поскольку газопроводы распределены по городам, любая утечка может легко привести к взрывам. В частности, большое количество ямок с клапанами создает значительный риск утечек и угрозу безопасности. Ручные проверки часто неэффективны и несвоевременны, поэтому необходимо внедрить интеллектуальный мониторинг клапанных колодцев в режиме реального времени на основе Интернета вещей для повышения их безопасности.
Устройство контроля горючих газов в подземной скважинной камере (далее - устройство контроля) разработано нашей компанией самостоятельно для контроля утечек газа в подземных скважинных камерах. Используя различные датчики для обнаружения данных, таких как концентрация газа и давление в трубопроводе в ямах клапанов , а также в сочетании с технологиями Интернета вещей, такими как 4G/5G или NB-IoT, устройство передает данные круглосуточного мониторинга из ям клапанов на платформу мониторинга Интернета вещей. Оно обеспечивает оповещения и уведомления в режиме реального времени в случае отклонений от нормы, заменяя традиционные периодические проверки вручную. Это позволяет своевременно узнавать о потенциальных опасностях, улучшает управление безопасностью трубопроводной сети и снижает трудозатраты.
Этот продукт соответствует стандартам GB/T 3836.1-2021 «Взрывоопасная атмосфера – Часть 1: Общие требования к оборудованию» и GB/T 3836.4-2021 «Взрывоопасная атмосфера – Часть 4: Защита оборудования по искробезопасности «i»». Он имеет маркировку взрывозащиты Ex ia IIB T4 Ga и подходит для зон 0, 1 и 2, содержащих взрывоопасные газовые смеси групп от IIA до IIB и температурных классов от T1 до T4. Изделие прошло проверку Национального центра по надзору за качеством и испытаниям взрывозащищенной электротехнической продукции и получило сертификат взрывобезопасности .
Интегрированный с модулями IoT беспроводной связи 4G/5G или NB-IoT, он обеспечивает беспрепятственное взаимодействие данных с удаленными системами считывания показаний счетчиков IoT или системами SCADA газопровода без ограничений на расстояние связи.
Он периодически инициирует соединения с сервером, что позволяет гибко настраивать циклы выборки и интервалы загрузки . Используя короткие соединения, устройство быстро переходит в спящий режим после каждого обмена данными с сервером, экономя электроэнергию.
Данные мониторинга загружаются через Интернет вещей на основе таймеров, сигналов тревоги или ручных триггеров. Такие параметры, как давление, температура, концентрация, уровень мощности, водоизмещение, уровень воды и напряжение батареи, упаковываются и загружаются с регулируемыми интервалами от 1 минуты до 24 часов. Предоставляются о тревогах в режиме реального времени уведомления , что создает основу для анализа больших данных о работе трубопроводной сети.
Благодаря конструкции со сверхнизким энергопотреблением литиевая батарея может работать до 3 лет при условиях 20-минутного цикла отбора проб концентрации, 10-секундного цикла отбора проб давления и передачи данных каждые 12 часов.
Прибор периодически определяет концентрацию горючего газа. При обнаружении аномального увеличения (достижения основного порога тревоги) он переключается в быстрый режим для мониторинга концентрации в реальном времени. В этом режиме датчик концентрации остается активным, предоставляя пользователям немедленные данные в исключительных ситуациях для своевременного оповещения об опасности.
Оснащенное маломощным датчиком давления, устройство непрерывно контролирует давление в трубопроводе, регулярно регистрирует данные о давлении и загружает их в систему. Это обеспечивает обширные данные о давлении для поддержки безопасной эксплуатации трубопровода и принятия решений о транспортировке газа.
Пользователи могут устанавливать пороговые значения сигнализации для давления и температуры. Когда значения превышают эти пороговые значения, информация о тревогах немедленно передается через Интернет вещей, обеспечивая своевременные оповещения о безопасности трубопровода.
В комплект поставки входит переключатель обнаружения хода крышки люка, позволяющий отслеживать состояние крышки в режиме реального времени и оперативно сообщать о любых изменениях в ее открытом или закрытом состоянии.
Датчик уровня жидкости встроен для обнаружения условий превышения предела. Когда уровень жидкости поднимается до заданной высоты, подается сигнал тревоги уровня жидкости.
Устройство оснащено модулем позиционирования Beidou. Если обнаружено смещение, немедленно подается сигнал тревоги о смещении.
Он также поддерживает удаленное обновление прошивки через Интернет вещей.
Пример: WD-DG-KNY-A обозначает изделие , оснащенное функциями контроля движения крышки люка , контроля уровня жидкости и контроля давления.
Нет. | Имя | Параметры |
1 | Источник питания | Питание от литиевой батареи 3,6 В (ER34615-3) |
2 | Измерение газа | CH4 |
3 | Датчик концентрации | Лазерный датчик метана |
4 | Обнаружение метана | Время отклика: ≤1 с |
5 | Точность обнаружения | Точность обнаружения ≤0,1% НПВ |
6 | Диапазон обнаружения | 0 ~ 100% НПВ |
7 | Основная ошибка | ≤±3%НПВ |
8 | Рабочая температура | -30 °С ~ +60 °С |
9 | Рабочая влажность | 0–100 % относительной влажности (без конденсации) |
10 | Класс взрывозащиты | Ex ia IIB T4 Ga |
11 | Рейтинг защиты | IP68 (погружаемость в воду со скоростью до 1 м/ч) |
12 | Цикл получения концентрации | Регулируется от 1 минуты до 24 часов (по умолчанию: 30 минут), с уведомлениями о тревогах в реальном времени. |
13 | Цикл измерения давления | Регулируется от 5 секунд до 18 часов, по умолчанию 20 секунд. |
14 | Отображать | ЖК-дисплей |
15 | Диапазон давления | 0-10 МПа по выбору |
| 16 | Срок службы батареи | Интервал отбора проб концентрации: 30 минут; Интервал измерения давления: 20 секунд (по умолчанию); Частота загрузки данных: каждые 12 часов; Срок службы батареи: 5 лет (может меняться в зависимости от реальных условий использования). |

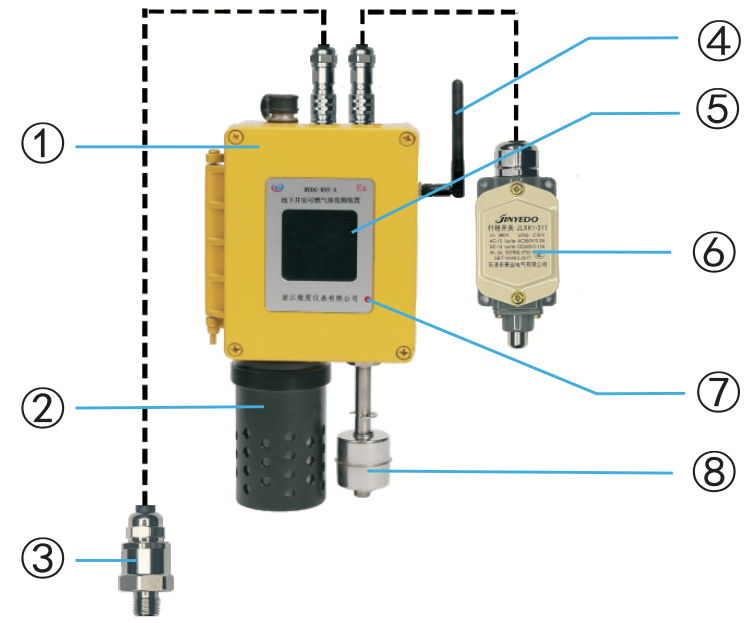

① Устройство мониторинга ② Датчик метана ③ Датчик давления ④ Антенна ⑤ ЖК-дисплей ⑥ Концевой выключатель крышки люка ⑦ Сенсорная кнопка ⑧ Поплавковый выключатель уровня жидкости
6.1 Работа кнопок
Устройство мониторинга использует сенсорные кнопки . Нажатие этих кнопок позволяет прокручивать экраны для отображения соответствующего содержимого Между тем, длительное нажатие на различные интерфейсы дисплея . запускает соответствующие функции устройства.
Функции | Инструкция по эксплуатации |
Отчеты по кнопкам | На экранах, отличных от интерфейсов «Идентификатор устройства мониторинга» и «Время устройства», длительное нажатие клавиши инициирует активный отчет устройства мониторинга. |
Включить Bluetooth | Нажмите и удерживайте кнопку на интерфейсе номера монитора, чтобы активировать связь Bluetooth. |
Войдите в режим быстрого обнаружения | Нажмите и удерживайте интерфейс времени, чтобы войти в режим быстрого обнаружения концентрации (если устройство находится в спящем режиме, оно одновременно выйдет из спящего режима). Режим автоматически выйдет через 5 минут. |
6.2 ЖК-дисплей
Нажатия клавиш | Отображать | Описание | Нажатия клавиш | Отображать | Описание |
1 |
| Отображение значения концентрации газа | 7/8 |
| Отображение первых и последних 5 цифр номера устройства. |
2 |
| Отображение значения давления в трубопроводе (может отображать абсолютное или манометрическое давление в соответствии с настройкой, единица измерения может быть настроена как кПа или МПа) | 9 |
| Версия программного обеспечения |
3 |
| Отображение значения температуры трубопровода | Длинный- нажмите клавишу 1 |
| В интерфейсе без номера устройства нажмите и удерживайте кнопку, чтобы один раз начать загрузку вручную. |
4 |
| Отображение значения атмосферного давления | Длинный- нажмите клавишу 2 |
| В интерфейсе номера устройства нажмите и удерживайте кнопку, чтобы включить связь Bluetooth. |
5 |
| Дата устройства отображения | Длинный- нажмите клавишу 3 |
| В интерфейсе времени нажмите и удерживайте кнопку, чтобы войти в режим быстрого определения концентрации и выйти из спящего режима. Режим быстрого определения концентрации автоматически отключится через 5 минут. |
6 |
| Отображение времени устройства | / |
6.3 Отображение легенды
Символ | Описание |
| Если на интерфейсе давления отображается этот символ, это означает, что текущее показание давления является абсолютным; в противном случае это манометрическое давление. |
| Индикатор модуля IoT показывает, что он подключается к сети. |
| Сеть подключена. |
| Значок Bluetooth указывает на то, что Bluetooth включен. |
| Индикатор уровня заряда батареи. |
| Указывает, что устройство находится в состоянии неисправности. |
| Указывает на состояние тревоги на текущем устройстве. |
Параметры можно настроить через мобильное приложение или удаленный сервер . Внимание: При настройке через мобильный телефон обеспечьте экологическую безопасность во избежание потенциальных опасных происшествий.
Нет. | Параметр | Описание | ||
1 | Цикл загрузки | Тип загрузки | Месяц | указывает частоту загрузок в днях в пределах месячного цикла |
День | указывает частоту загрузок в часах в рамках ежедневного цикла | |||
Час | указывает частоту загрузок в минутах в пределах часового цикла | |||
Интервал загрузки | Загружайте через настроенные интервалы в зависимости от метода загрузки. | |||
2 | IP-адрес | Установите IP-адрес и номер порта удаленного сервера. | ||
3 | Тип загрузки давления | Установите избыточное или абсолютное давление для загрузки данных. | ||
4 | Тип дисплея давления | Установите манометрическое или абсолютное давление для отображения на дисплее. | ||
5 | Блок индикации давления | Установите единицу отображения: кПа или МПа. | ||
6 | Интервал регистрации давления | Установите интервал от 1 до 65 535 секунд (по умолчанию: 20 секунд). | ||
7 | Сигнализация высокого давления | Установите верхний порог срабатывания сигнализации по давлению (единица измерения: кПа). | ||
8 | Сигнализация низкого давления | Установите нижний порог срабатывания сигнализации по давлению (единица измерения: кПа). | ||
9 | Сигнализация высокой температуры | Установить верхний порог сигнализации температуры | ||
10 | Сигнализация низкой температуры | Установить нижний порог сигнализации температуры | ||
11 | Интервал хранения записи | Установите интервал хранения исторических данных (минимум: 1 минута) и загрузите их после упаковки. | ||
12 | Сигнализация утечки уровня 1 | Установить порог тревоги первичной концентрации (по умолчанию: 10%) | ||
13 | Сигнализация утечки уровня 2 | Установить порог тревоги вторичной концентрации (по умолчанию: 30%) | ||
14 | Интервал определения концентрации | Установите интервал обнаружения концентрации CH₄ (по умолчанию: 30 минут) | ||
15 | Режим быстрого обнаружения | Включите режим быстрого обнаружения при особых обстоятельствах для мониторинга концентрации CH₄ в режиме реального времени в течение установленного периода времени. | ||

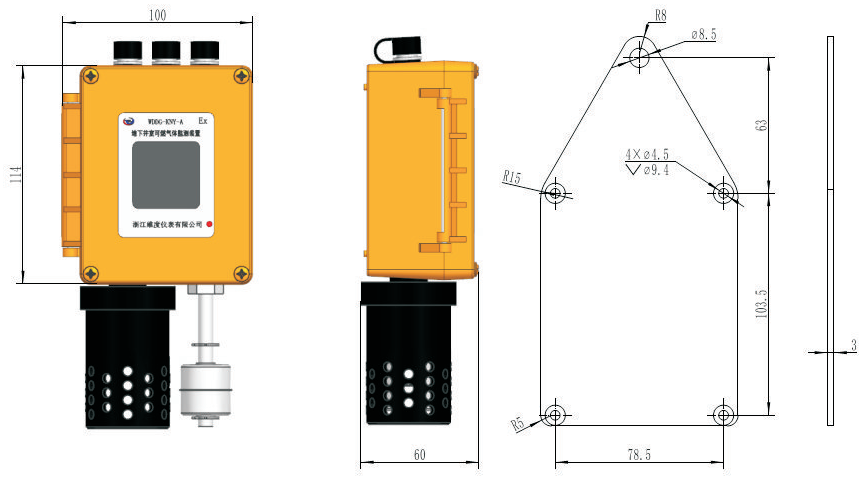

8.1 Габаритные размеры
8.2 Установка продукта
Подземные операции с клапаном должны быть сначала строго выполнены в соответствии с камеры клапана пользователя . Персонал по управлению процедурами безопасной эксплуатации системой и монтажу/обслуживанию должен пройти профессиональную подготовку и квалификацию. Персонал монтажу и техническому обслуживанию должен обладать знаниями по по взрывобезопасности и работать с соблюдением правил технического обслуживания и правил безопасной эксплуатации. Перед монтажом план работ по подземным работам задвижек должен быть представлен на утверждение вышестоящему отделу. Операции могут быть продолжены только после одобрения заявки . Перед установкой должна быть создана монтажная бригада минимум из 3 человек в каждой .
По прибытии на место установки сначала установите защитные меры, например, дорожные конусы.
Прежде чем войти в колодец клапана, откройте крышку для вентиляции и проверьте концентрацию газа внутри в следующем порядке: кислород, горючий газ и токсичные/вредные газы. Вход разрешен только после того, как тесты будут соответствовать требуемым стандартам.
Во время операций по установке внутри колодца клапана постоянно контролируйте уровень кислорода, горючих газов и токсичных/вредных газов. Должен присутствовать специальный руководитель, а операторы должны работать посменно.
Операторы должны правильно использовать средства защиты и средства индивидуальной защиты и поддерживать эффективную связь с руководителем.
Операторы должны носить защитное снаряжение и пристегивать ремни безопасности перед входом в скважину.
При поставке устройство мониторинга переведено в спящий режим. Активируйте устройство перед установкой , коснувшись кнопки и удерживая ее на интерфейсе времени, чтобы выйти из спящего режима.
Выберите твердый и ровный участок на стене подземного колодца, как можно ближе к отверстию колодца (не более 30 см от отверстия).

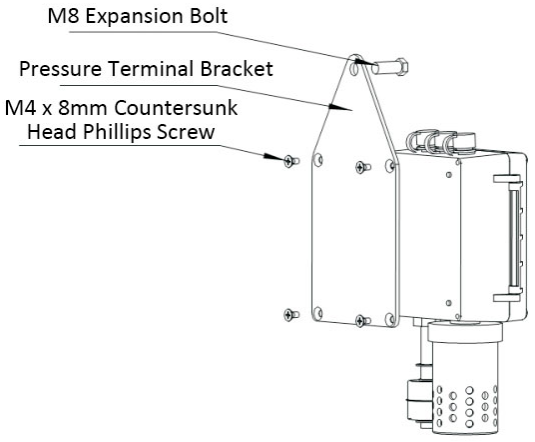

Сначала прикрепите монтажный кронштейн к задней части устройства мониторинга с помощью четырех винтов M4*8 с плоской головкой и крестообразным шлицем. Затем просверлите отверстие в выбранном месте стены сверлом Φ12 мм на глубину не менее мм 50 . Вставьте в отверстие металлический дюбель М8. Наконец совместите отверстие на , монтажном кронштейне с пластиковой дюбелем и закрепите его на стене колодца с помощью одной гайки M8 .
Возле головки устройства мониторинга и вплотную к дорожному покрытию просверлите отверстие и вставьте антенну. Закрепите его двумя пластиковыми расширительными трубками диаметром 6 мм.
Установите датчик давления ( опция) на кран давления трубопровода . После установки тщательно проверьте отсутствие утечек газа.
Сначала прикрепите переключатель хода крышки отсека к кронштейну переключателя хода с помощью четырех винтов с крестообразным шлицем и плоской головкой 4*18. Затем прикрепите кронштейн к стенке колодца с помощью двух пластиковых расширительных трубок диаметром 6 мм. Убедитесь, что зазор направлен вверх и находится на одном уровне с крышкой колодца.
Схема установки представлена ниже:
После установки и закрепления устройства мониторинга убедитесь, что оно работает правильно.
По завершении установки оператор должен удалить все оборудование и инструменты из камеры клапана. Руководитель должен провести подсчет персонала и инвентаризацию , чтобы убедиться, что внутри камеры клапана не осталось персонала или оборудования, прежде чем закрыть крышку камеры. После очистки площадки снимите меры по ограждению территории и покиньте рабочую зону.
8.3 Меры предосторожности при установке
Пользователи должны соблюдать следующие меры предосторожности во время установки: Установка, использование и обслуживание устройства мониторинга также должны соответствовать соответствующим положениям национальных стандартов, перечисленных ниже:
GB/T 3836.13-2021 Взрывоопасная атмосфера. Часть 13. Ремонт, капитальный ремонт, восстановление и модификация оборудования.
GB/T 3836.15-2017 Взрывоопасные среды . Часть 15. Проектирование, выбор и монтаж электроустановок.
GB/T3836.16-2017 Взрывоопасная атмосфера. Часть 16. Проверка и техническое обслуживание электроустановок.
GB 50257-2014 Правила устройства и приемки электроустановок во взрывоопасных и пожароопасных средах
◆ Не допускайте контакта устройства с агрессивными или перегретыми средами.
◆ Перед установкой убедитесь, что фактическое давление в трубопроводе находится в пределах диапазона измерения датчика давления .
◆ При использовании в средах с легковоспламеняющимися газами не заменяйте компоненты и не модифицируйте конструкцию, так как это может ухудшить взрывобезопасность.
◆ Несанкционированная разборка или модификация прибора строго запрещена.
◆ Если требуется замена батареи, используйте только батарею указанного производителя и модели. В опасных зонах перед открытием батарейного отсека убедитесь в соблюдении условий безопасности. Заменяйте аккумуляторы только в хорошо проветриваемых помещениях , где нет утечки газа , используя ту же модель аккумуляторов, которую предоставляет наша компания.
◆ При использовании в легковоспламеняющихся или взрывоопасных средах, например, в средах, содержащих горючие газы, установка должна соответствовать стандарту GB/T 3836.15-2017 «Взрывоопасная атмосфера – Часть 15: Проектирование, выбор и монтаж электроустановок». Маркировка взрывозащиты — Ex ia IIB T4 Ga.
◆ Предупреждающая этикетка: Потенциальная опасность электростатического заряда. Во избежание риска возгорания, вызванного электростатическим разрядом при обычном использовании, обслуживании или чистке, не прикасайтесь и не протирайте устройство при использовании во взрывоопасных средах. Если необходимо протирание или контакт , выполняйте операцию в хорошо проветриваемом помещении без утечки газа . Для чистки корпуса используйте влажную ткань , избегайте использования сухой ткани .
Гарантия на один год (в течение гарантийного срока действует политика «Трех гарантий»). Пожизненное обслуживание (покрытие на весь срок службы IoT-устройства контроля газа в скважине).
Избегайте сильных ударов во время транспортировки и погрузочно-разгрузочных работ. Изделие необходимо транспортировать и хранить в оригинальной упаковке и размещать на опорной конструкции. Его следует хранить в месте, защищенном от вибрации, ударов и дождя , в чистой и сухой среде. Температура окружающей среды должна находиться в пределах от -30°С до +60°С, относительная влажность не более 90% Воздух не должен содержать агрессивных или . вредных веществ.
Прежде чем открывать упаковку, проверьте целостность внешней упаковки. Сверьте содержимое и сопроводительную документацию с упаковочным листом, чтобы обеспечить полноту.
Сопроводительные документы
Товарная накладная
Руководство пользователя
Сертификат соответствия
