Интеллектуальный терминал удаленного контроля давления IoT

1. Обзор

Интеллектуальный терминал дистанционного мониторинга давления IoT представляет собой терминальное устройство для сбора и удаленной  передачи данных о давлении, интегрированное с технологией связи NB-IoT или 4G . Работающий от литиевой батареи, он обеспечивает синхронизированный сбор, анализ, дистанционную передачу и функции сигнализации давления в трубопроводе без необходимости внешнего источника питания. Терминал мониторинга давления IoT оснащен высокоточным цифровым датчиком давления, обеспечивающим такие преимущества, как высокая точность, стабильная работа, низкое энергопотребление и температурная компенсация. Он надежен по качеству, эффективен и  прост в установке.

Чтобы удовлетворить разнообразные потребности пользователей на месте и обеспечить более высокую экономическую эффективность, мы выпустили одноканальные и двухканальные терминалы контроля давления. Пользователи могут выбрать подходящий  продукт в соответствии со своими фактическими требованиями.

Данное изделие соответствует стандартам GB/T 3836.1-2021 «Взрывоопасная атмосфера, часть 1: Общие требования к оборудованию» и GB/T 3836.4-2021 «Взрывоопасная атмосфера, часть 4: оборудование, защищенное искробезопасностью «i».» Оно имеет маркировку взрывозащиты Ex ia IIB T4 Ga и подходит для зон 0, 1 и 2, в помещениях, содержащих взрывоопасные газовые смеси групп IIA–IIB и температурных классов T1–T4. Он прошел проверку Национального центра по надзору за качеством и испытаниям взрывозащищенной электротехнической продукции и получил сертификат взрывобезопасности.

2. Ключевые особенности

• Интегрированное с IoT-модулями беспроводной связи 4G или NB-IoT, устройство обеспечивает беспрепятственное взаимодействие и обмен данными с системами удаленного считывания показаний счетчиков или системами SCADA газопровода  без ограничений по расстоянию связи.

• Он активно подключается к серверу через запланированные интервалы, что позволяет гибко настраивать циклы выборки и интервалы загрузки . Используя технологию короткого соединения , устройство быстро переходит в спящий режим  после каждого обмена данными с сервером, существенно снижая энергопотребление.

• Терминал имеет встроенную антенну, обеспечивающую надежную передачу на большие расстояния, сохраняя при этом эстетически привлекательный внешний вид.

• Благодаря конструкции со сверхнизким энергопотреблением срок службы литиевой батареи гарантированно составляет не менее  4 лет при настройках по умолчанию.

• Цифровой датчик давления имеет конструкцию, полностью выполненную из нержавеющей стали, и выдает сигналы посредством цифровой компенсации, обеспечивая стабильную работу, высокую точность, низкий температурный дрейф, низкое энергопотребление, быстрый отклик и надежную защиту от помех. При комнатной температуре точность для 0–1 МПа достигает 0,05 % ВПИ, а для микродиапазонов (0–7 кПа) – 0,2 % ВПИ. Во всем диапазоне температур точность для 0–1 МПа гарантируется на уровне 0,1 % полной шкалы, а для микродиапазонов  (0–7 кПа) — на уровне 0,5 % полной шкалы.

• Терминал, оснащенный маломощным датчиком давления, контролирует давление и температуру в трубопроводе в режиме реального времени, периодически сохраняет и загружает данные о давлении и температуре, предоставляя  обширные эксплуатационные данные для поддержки безопасности трубопровода и планирования распределения газа.

• В терминале можно предварительно настроить пороги срабатывания сигнализации. Он непрерывно отслеживает значения давления и температуры и немедленно загружает информацию о сигналах тревоги через Интернет вещей при достижении пороговых значений ,  обеспечивая своевременные оповещения о безопасности трубопровода.

• Разработанный как интегрированный блок, он прост в установке и обслуживании.

• Терминал оснащен ЖК-экраном, позволяющим пользователям настраивать отображение таких параметров, как  манометрическое давление, в соответствии со своими потребностями. Он также показывает температуру, атмосферное давление, время и другие данные для удобной сверки с удаленно передаваемой информацией.

• Благодаря встроенной функции Bluetooth пользователи могут настраивать и считывать данные терминала на месте с помощью  специального приложения, что упрощает задачи обслуживания.

• Терминал оснащен модулем позиционирования BeiDou . ​ При обнаружении смещения он немедленно  сообщает о тревоге смещения.

• Устройство поддерживает удаленное обновление прошивки через Интернет вещей.

3. Технические характеристики и модели

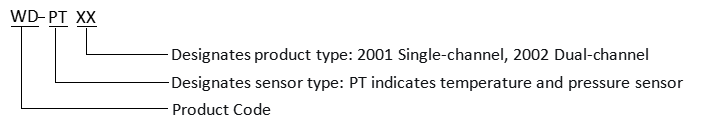

4. Технические характеристики

5. Внешняя композиция

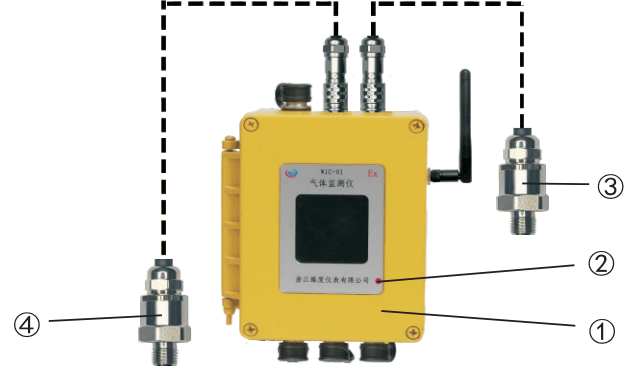

① Разъем разъема       ② Магнитный/сенсорный ключевой переключатель      ③ Датчик давления 1      ④ Датчик давления 2 (с возможностью расширения для двухканальной работы)

6. Операции с кнопками и отображение

Устройство оснащено либо магнитно-индукционными кнопками, либо сенсорными кнопками. Нажатие кнопки (для кнопок с магнитной индукцией используйте магнит рядом с меткой K на головке устройства) запускает  соответствующие операции, а на ЖК-экране отображается соответствующий интерфейс.

7. Настройки параметров

Параметры можно настроить через мобильное приложение или удаленный сервер. Обратите внимание, что при использовании мобильного приложения для настройки обеспечьте экологическую безопасность, чтобы предотвратить потенциальные опасности, создаваемые мобильным устройством.

8. Установка

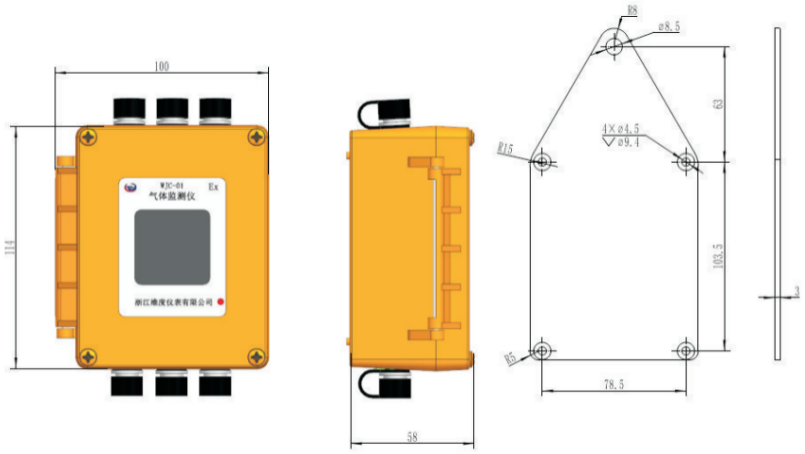

8.1 Габаритные размеры

Единица измерения: мм

Терминал дистанционного контроля давления IoT (датчик не входит в комплект)

8.2 Установка и ввод продукта в эксплуатацию

(1) Перед установкой убедитесь, что фактическое давление в трубопроводе находится в пределах диапазона измерения датчика давления  .

(2) Убедитесь, что установочная резьба крана давления трубопровода соответствует датчику давления. Если  они совпадают, установите напрямую, используя ленту из ПТФЭ. Если нет, установите через переходник.

(3) После установки выполните проверку герметичности.

(4) Убедитесь, что давление, отображаемое на ЖК-экране, в целом соответствует фактическому давлению. Затем нажмите кнопку или используйте магнит, чтобы активировать кнопку в положении «K» на измерительной головке, чтобы начать немедленный отчет. Отладка на месте считается завершенной  только после успешного отчета.

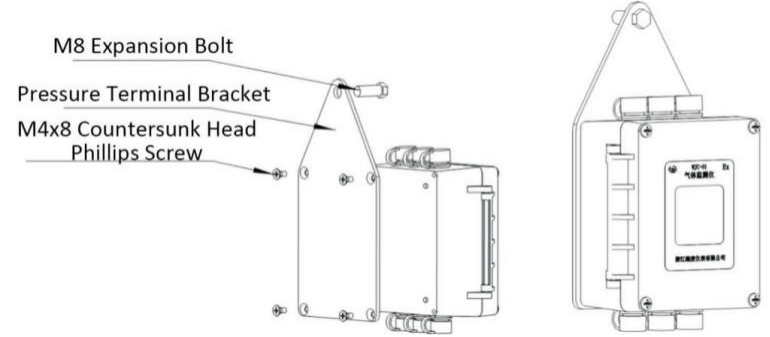

(5) Крепление устройства: встроенный терминал контроля давления следует установить непосредственно на трубопровод. Для отдельного терминала контроля давления , как показано на рисунке ниже , сначала закрепите терминал на кронштейне, затем закрепите кронштейн на подходящей стене с помощью дюбелей M8 или закрепите кронштейн на  соответствующем трубопроводе или оборудовании с помощью трубных хомутов.

(6)  При установке этого продукта в подземной камере клапана строго следуйте приведенной ниже процедуре:  Работа камеры клапана должна в первую очередь строго соответствовать правилам безопасности пользователя при работе в камерах клапана. Системные менеджеры, персонал по установке и техническому обслуживанию должны иметь профессиональную подготовку и квалификацию. Персонал по техническому обслуживанию должен обладать знаниями по взрывобезопасности и действовать в соответствии с протоколами технического обслуживания и процедурами безопасности. Перед монтажом представить план работ по эксплуатации подземной клапанной камеры в соответствующий отдел и приступать к работе только  после его утверждения. Перед началом работы сформируйте монтажную бригаду, состоящую как минимум из 3 человек.

1. По прибытии на место установки сначала установите защитные меры, например, дорожные конусы.

2. Прежде чем войти в камеру клапана, откройте крышку для вентиляции. Проверьте концентрацию газа внутри камеры в следующем порядке: кислород, горючие газы и токсичные/опасные газы. Вход  разрешен только после того, как результаты испытаний будут соответствовать стандартам безопасности.

3. Во время монтажных работ внутри камеры клапана постоянно контролируйте концентрацию кислорода, горючих и токсичных/опасных газов. Назначьте специального руководителя и  периодически меняйте персонал во время работы.

4. Операторы должны правильно использовать средства защиты и средства индивидуальной защиты и  поддерживать эффективную связь с руководителем.

5. Операторы должны носить защитное снаряжение и пристегивать ремни безопасности перед входом в камеру. Конкретные  этапы установки и ввода в эксплуатацию такие же, как и для наземных работ.

6. После завершения установки удалите все оборудование и инструменты из камеры клапана. Руководитель должен проверить численность персонала и количество оборудования , чтобы убедиться, что внутри не осталось  ни персонала, ни оборудования . Затем закройте крышку камеры , очистите территорию , уберите барьеры и покиньте территорию.

8.3 Меры предосторожности при установке

Во  время установки пользователи должны соблюдать следующие меры предосторожности: Установка, эксплуатация и обслуживание терминала должны соответствовать соответствующим положениям следующих национальных стандартов:

• GB/T 3836.13-2021 Взрывоопасная атмосфера. Часть 13. Ремонт, капитальный ремонт, восстановление и модификация оборудования.

• GB/T 3836.15-2017 Взрывоопасные среды. Часть 15. Проектирование, выбор и монтаж электроустановок  .

• GB/T 3836.16-2017 Взрывоопасная атмосфера. Часть 16. Проверка и техническое обслуживание электроустановок  .

• GB 50257-2014 Правила проектирования и приемки монтажа электрооборудования во взрывоопасных и пожароопасных средах  .

◆ Не допускайте контакта устройства с агрессивными или перегретыми средами.

◆ При использовании в средах с горючими газами замена компонентов или конструктивные  модификации не допускаются, так как это может повлиять на взрывозащищенные характеристики.

◆ Несанкционированная разборка или модификация прибора/оборудования строго запрещены.

◆ Если требуется замена батареи, используйте только батарею указанного производителя и модели. В  опасных зонах убедитесь , что зона безопасна, прежде чем открывать корпус батарейного отсека. Замену аккумулятора следует проводить в хорошо проветриваемом помещении, где нет утечек газа, с использованием той же модели аккумулятора, предоставленной нашей компанией.

◆ При использовании в легковоспламеняющихся и взрывоопасных средах, например, в средах с горючими газами, установка должна выполняться в соответствии с GB/T 3836.15-2017 «Взрывоопасные среды. Часть 15: Проектирование, выбор и монтаж электроустановок». Маркировка взрывозащиты  — Ex ia IIB T4 Ga.

◆ Предупреждающая табличка: Риск потенциального электростатического заряда . Во избежание опасности возгорания, вызванной электростатическим разрядом при обычном использовании, обслуживании и очистке терминала контроля давления, к устройству нельзя прикасаться или протирать его при использовании во взрывоопасной атмосфере. Если необходимо протирание или контакт, это должно выполняться в хорошо проветриваемом помещении, в котором нет утечек газа . Протрите корпус влажной тряпкой , тщательно отжатой.

◆  Для протирки корпуса нельзя использовать сухую ткань.

9. Анализ неисправностей и устранение неисправностей

Внимание: если на месте возникнут какие-либо проблемы, которые невозможно решить на месте, обратитесь к поставщику или в нашу  службу технической поддержки.

10. Обязательства по обеспечению качества

• Гарантия на один год (Полное гарантийное обслуживание в течение гарантийного периода)

• Пожизненное обслуживание (в течение срока службы терминала контроля давления на базе Интернета вещей)

11. Транспортировка и хранение

• Избегайте сильных ударов во время транспортировки и погрузочно-разгрузочных работ.

• Продукция должна транспортироваться и храниться в оригинальной упаковке на стеллажах.

• Помещения для хранения должны быть защищены от вибрации, ударов и защищены от дождя.

• Помещение для хранения должно быть чистым и сухим, с температурой окружающей среды от -30 °C до +60 °C  и относительной влажностью не более 95%.

• Воздух не должен содержать агрессивных веществ.

12. Распаковка и проверка

Прежде чем открывать упаковку , проверьте целостность внешней упаковки. Сверьте содержимое и сопроводительную документацию с упаковочным листом, чтобы обеспечить полноту.

1. Сопроводительные документы

2. Товарная накладная

3. Руководство пользователя

4. Сертификат соответствия
